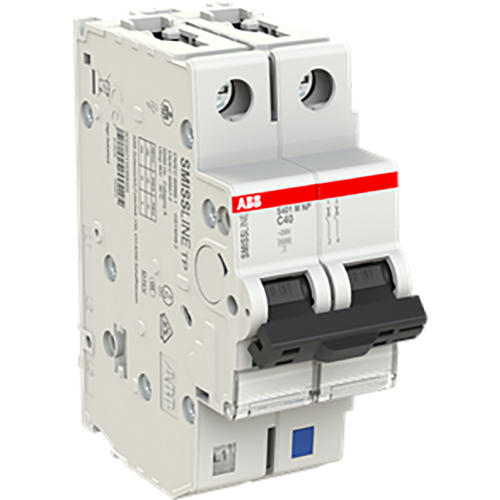

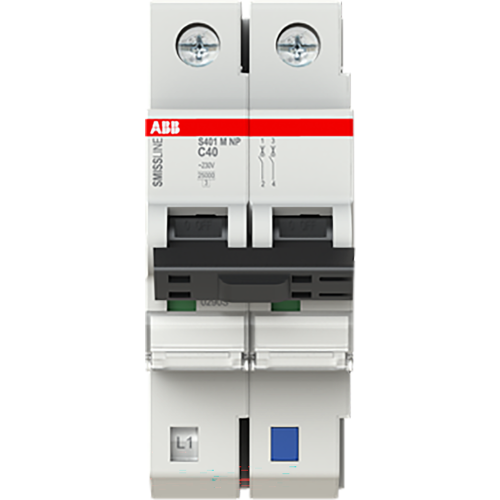

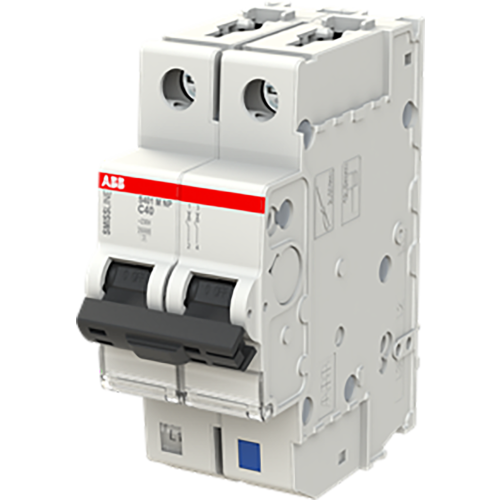

ABB Componenten Installatieautomaat 1 polig + NP, C kar.,40A, 10kA
Artikelnummer: 20113158
Artikelnummer fabrikant: 2CCS571103R8404
EAN Code: 7612270103492
ABB Componenten, Smissline-S, S401M-C40NP, Installatieautomaat 1 polig + NP, C kar.,40A, 10kA, AC, C, 7,4, IP20
S401M-C40NP is een installatieautomaat voor het beveiligen van eindgroepen tegen overbelasting en kortsluiting. Als 1-polig + NP, C-karakteristiek 40 A, past hij in het Smissline-S plug-in systeem voor snelle, foutloze plaatsing en veilige vervanging onder spanning. De stroombegrenzende werking beperkt de doorlaatenergie en helpt schade aan bekabeling en apparatuur te voorkomen.Twee uitschakelmechanismen leveren betrouwbare bescherming: vertraagd thermisch bij overbelasting en elektromagnetisch bij kortsluiting. De schakelcapaciteit tot 10 kA bij 240/415 V AC ondersteunt bedrijfscontinuïteit in commerciële, industriële en kritische toepassingen. Conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 waarborgt selectieve coördinatie. Als onderdeel van de Smissline-S S400M-reeks profiteert het product van een modulaire opbouw en configuraties die eenvoudig schaalbaar zijn tot hogere stromen en polental.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 82 mm |
| Nom. (meet)stroom | 40 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 7,4 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
