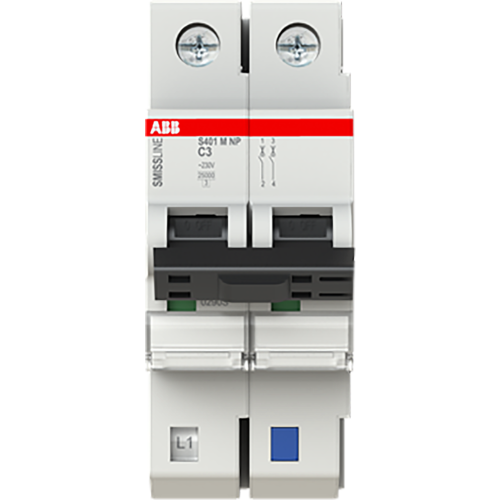

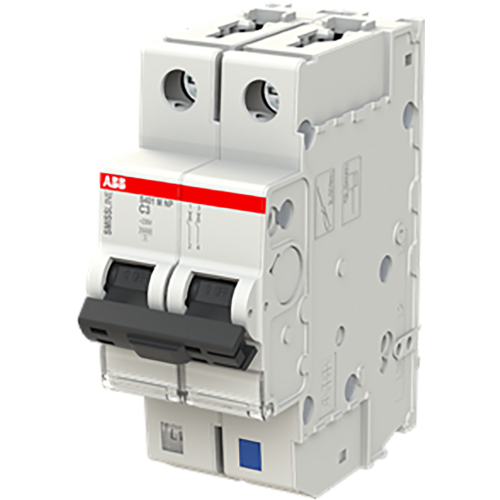

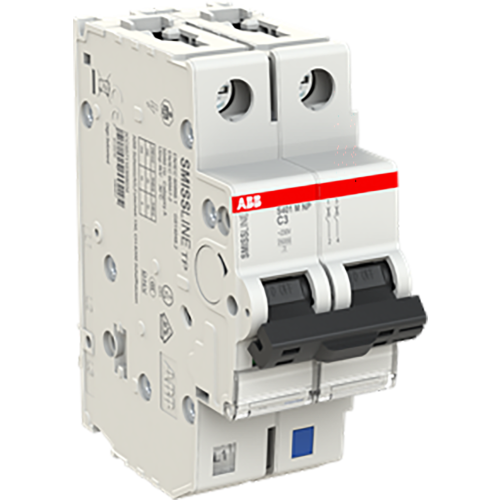

ABB Componenten Installatieautomaat 1 polig + NP, C kar.,3A, 10kA
Artikelnummer: 20113126
Artikelnummer fabrikant: 2CCS571103R8034
EAN Code: 7612270108497
ABB Componenten, Smissline-S, S401M-C3NP, Installatieautomaat 1 polig + NP, C kar.,3A, 10kA, AC, C, 5,2, IP20
De S401M-C3NP is een installatieautomaat voor het veilig afschakelen van eindgroepen bij overbelasting en kortsluiting. Als onderdeel van de Smissline-S familie biedt hij betrouwbare bescherming in commerciële, industriële en kritische toepassingen, met een current‑limiting ontwerp dat de energie‑doorlaat beperkt en componenten ontziet.Deze 1P+NP uitvoering met C‑karakteristiek en 3 A nominale stroom schakelt kortsluitstromen tot 10 kA bij 240/415 V AC af. De dubbele uitschakelmechanismen – thermisch vertraagd voor overbelasting en elektromechanisch voor kortsluiting – zorgen voor selectieve en voorspelbare beveiliging. Dankzij de plug‑in montage in het SMISSLINE TP systeem verloopt uitbreiding of vervanging snel en foutarm. Conformiteit met IEC/EN 60898‑1 en 60947‑2 onderstreept de professionele inzetbaarheid en consistentie in ontwerp.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 82 mm |
| Nom. (meet)stroom | 3 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 5,2 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
