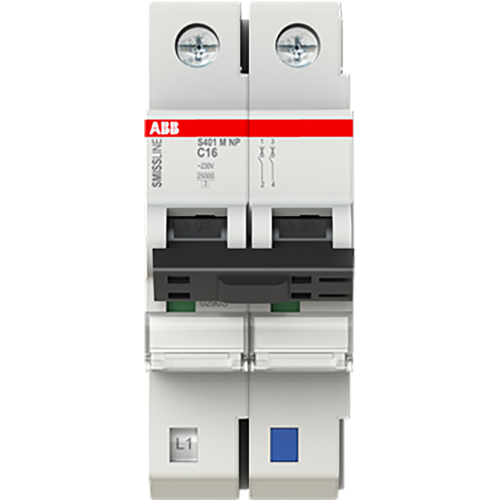

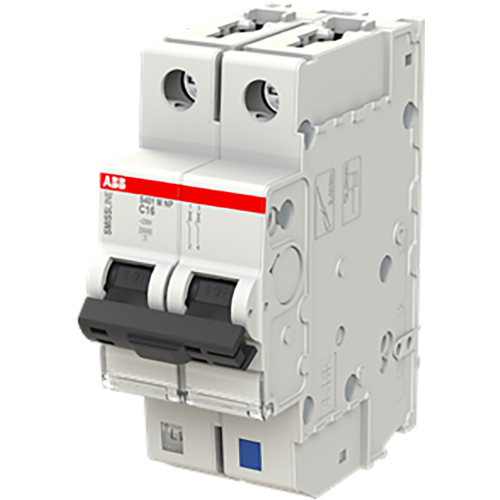

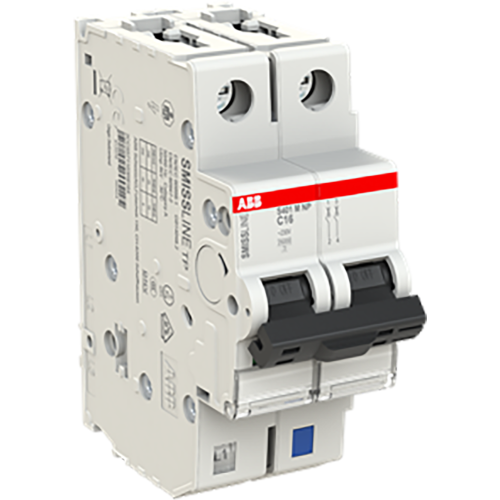

ABB Componenten Installatieautomaat 1 polig + NP, C kar.,16A, 10kA
Artikelnummer: 20113140
Artikelnummer fabrikant: 2CCS571103R8164
EAN Code: 7612270103454
ABB Componenten, Smissline-S, S401M-C16NP, Installatieautomaat 1 polig + NP, C kar.,16A, 10kA, AC, C, 4,4, IP20
De S401M-C16NP is een installatieautomaat uit de Smissline-S serie voor betrouwbare afschakeling en selectieve bescherming van eindgroepen. Hij beveiligt circuits tegen overbelasting en kortsluiting en past naadloos in commerciële, industriële en kritische omgevingen. Dankzij de plug-in toepassing binnen het SMISSLINE TP System is uitbreiden of vervangen snel en foutarm, met minimale stilstand.Deze stroombegrenzende oplossing combineert een vertraagd thermisch mechanisme voor overbelastingsbeveiliging met een elektromechanische uitschakeling bij kortsluiting. De C-karakteristiek met 16 A nominale stroom en een schakelvermogen tot 10 kA biedt stevige reservecapaciteit bij 240/415 V AC. Conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 onderstreept de betrouwbaarheid. Varianten binnen Smissline-S maken schaalbare configuraties mogelijk; 1P+NP biedt extra veiligheid en duidelijke nuluitschakeling.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 82 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 4,4 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
