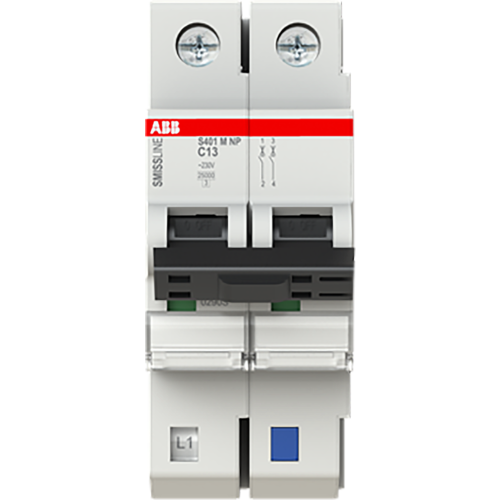

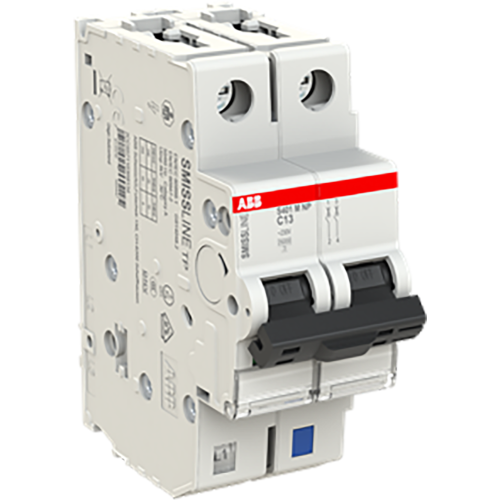

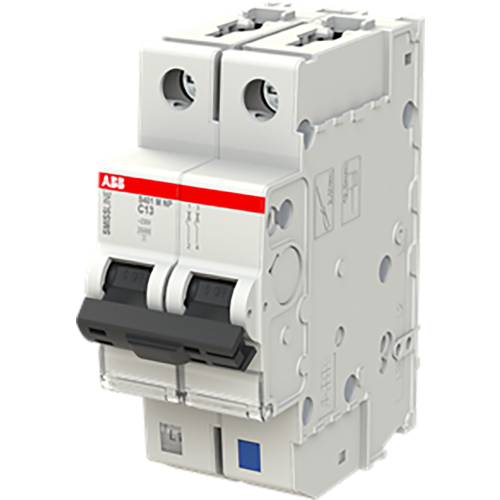

ABB Componenten Installatieautomaat 1 polig + NP, C kar.,13A, 10kA
Artikelnummer: 20113136
Artikelnummer fabrikant: 2CCS571103R8134
EAN Code: 7612270103447
ABB Componenten, Smissline-S, S401M-C13NP, Installatieautomaat 1 polig + NP, C kar.,13A, 10kA, AC, C, IP20
De S401M-C13NP uit de Smissline-S serie is een installatieautomaat voor het veilig afschakelen van eindgroepen. Hij beschermt betrouwbaar tegen overbelasting en kortsluiting in commerciële, industriële en kritische toepassingen, met stroombegrenzing voor minimale vervolgschade en stilstand.Deze 1-polig + NP uitvoering met C-karakteristiek en 13 A combineert een vertraagd thermisch mechanisme voor overbelasting met een elektromagnetische uitschakeling bij kortsluitingen. De hoge uitschakelcapaciteit tot 10 kA (240/415 V AC) maakt inzet bij hogere foutstromen mogelijk. Dankzij de plug-in montage in het SMISSLINE TP System gaat uitwisselen en uitbreiden snel en veilig, zonder onnodige bedrading. Conformiteit met IEC/EN 60898-1 en 60947-2 onderstreept de betrouwbaarheid en selectiviteit van het ontwerp.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 82 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 4 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
