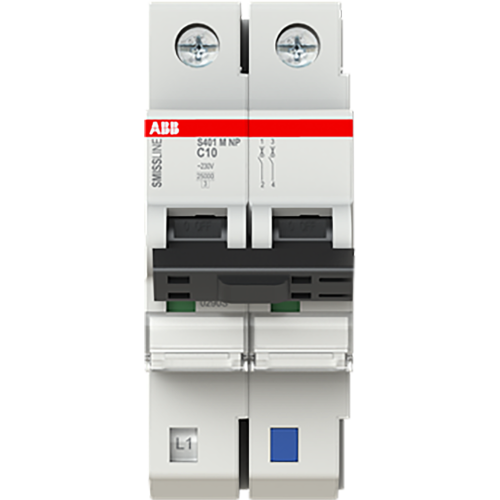

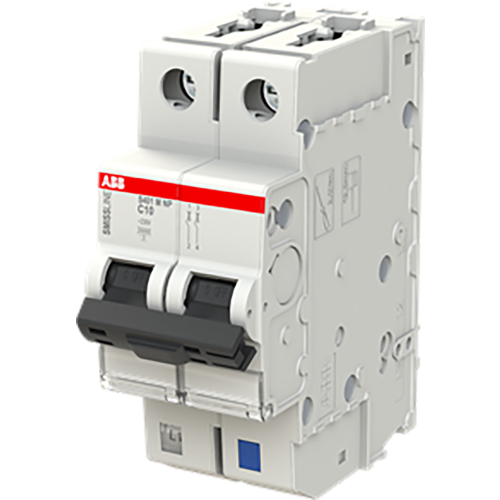

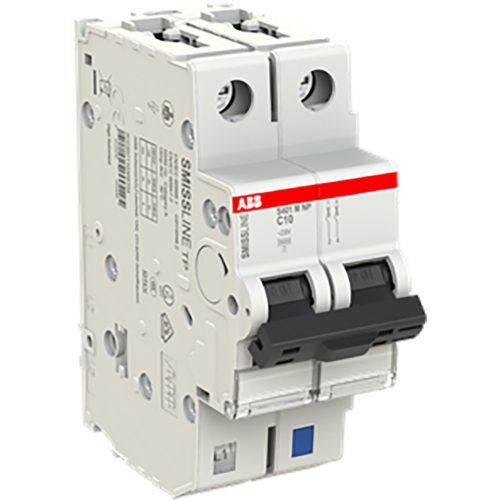

ABB Componenten Installatieautomaat 1 polig + NP, C kar.,10A, 10kA
Artikelnummer: 20113133
Artikelnummer fabrikant: 2CCS571103R8104
EAN Code: 7612270103430
ABB Componenten, Smissline-S, S401M-C10NP, Installatieautomaat 1 polig + NP, C kar.,10A, 10kA, AC, C, 3,4, IP20
De S401M-C10NP is een installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Met een C-karakteristiek op 10 A is hij geschikt voor inductieve lasten in utiliteit en industrie, terwijl de 1-polig + NP configuratie compacte inbouw en heldere nulgeleider-scheiding biedt.Hij combineert vertraagde thermische uitschakeling voor overbelasting met een elektromechanische uitschakeling bij kortsluiting, waardoor storingen snel en selectief worden afgeschakeld. De plug-in bouwvorm binnen het Smissline-S systeem verkort stilstand: snel plaatsen of vervangen zonder opnieuw bedraden. De hoge uitschakelcapaciteit tot 10 kA verhoogt veiligheid bij hogere foutstromen. Conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 ondersteunt toepassing in commerciële, industriële en kritische energieomgevingen en zorgt voor brede systeemcompatibiliteit.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 82 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,4 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
