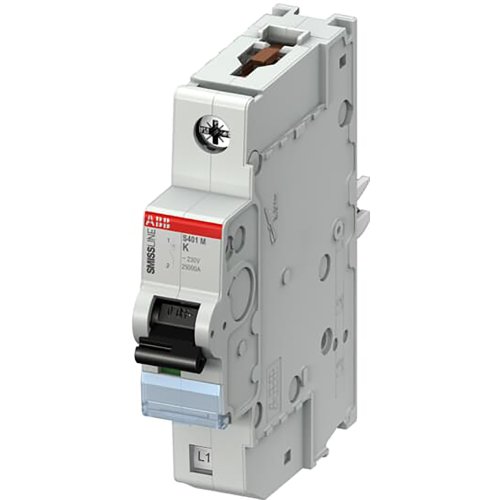

ABB Componenten Installatieautomaat 1 polig, K kar.,20A, 10kA
Artikelnummer: 20113085
Artikelnummer fabrikant: 2CCS571001R0487
EAN Code: 7612270101719
ABB Componenten, Smissline-S, S401M-K20, Installatieautomaat 1 polig, K kar.,20A, 10kA, AC, K, IP20
De S401M-K20 is een 1‑polige installatieautomaat voor het betrouwbaar beveiligen van eindgroepen tegen overbelasting en kortsluiting in commerciële, industriële en kritische toepassingen. Als onderdeel van de Smissline-S serie past hij naadloos in steekbare verdeelsystemen, waardoor ombouwen en uitbreiden snel en veilig verlopen.Deze current‑limiting automaat combineert een vertraagd thermisch mechanisme voor nauwkeurige overbelastingsbeveiliging met een elektromechanisch mechanisme voor snelle kortsluituitschakeling. De K‑karakteristiek biedt robuuste aanloopstroombestendigheid, ideaal voor inductieve lasten. Met 20 A nominale stroom en tot 10 kA uitschakelvermogen bij 240/415 V AC levert hij hoge beschikbaarheid met minimale uitschakeltijden. Conformiteit met IEC/EN 60947‑2 onderstreept de betrouwbaarheid. Beschikbaar binnen de flexibele Smissline-S range voor schaalbaarheid en consistentie in het gehele paneel.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | K |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 2 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
