ABB Componenten Installatieautomaat 1 polig, D kar.,50A, 10kA
Artikelnummer: 20113086
Artikelnummer fabrikant: 2CCS571001R0501
EAN Code: 7612270101580

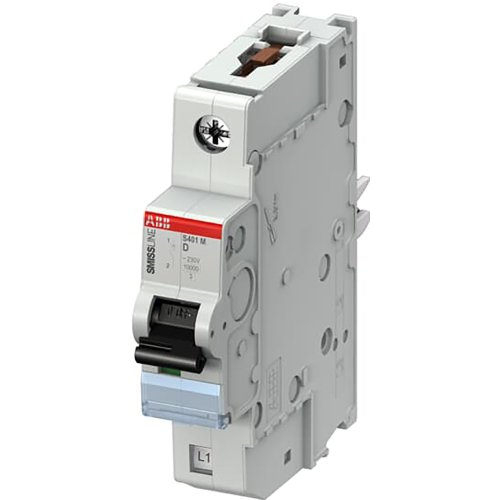

ABB Componenten, Smissline-S, S401M-D50, Installatieautomaat 1 polig, D kar.,50A, 10kA, AC, D, 3,8, IP20
S401M-D50 is een 1-polige installatieautomaat uit de Smissline-S reeks voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Dankzij een vertraagd thermisch mechanisme en een elektromagnetisch uitschakelmechanisme biedt hij snelle, selectieve afschakeling met stroombegrenzing, wat de installatie beschermt en stilstand beperkt.Met D-karakteristiek is hij ideaal bij hoge inschakelstromen, terwijl 50 A nominale stroom en een schakelvermogen tot 10 kA bedrijfszekerheid leveren in commerciële, industriële en kritische toepassingen. De plug-in oplossing voor het Smissline TP systeem versnelt montage en uitbreidingen zonder extra bekabeling, en verhoogt flexibiliteit in de railverdeler. Conformiteit met IEC/EN 60898-1 en 60947-2 ondersteunt veilige integratie en een voorspelbare selectiviteit binnen moderne energieverdelingssystemen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
