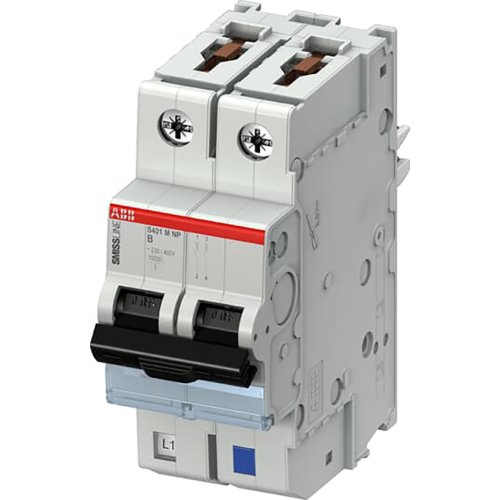

ABB Componenten Installatieautomaat 1 polig, B kar.,63A, 10kA
Artikelnummer: 20113096
Artikelnummer fabrikant: 2CCS571001R0635
EAN Code: 7612270101313
ABB Componenten, Smissline-S, S401M-B63, Installatieautomaat 1 polig, B kar.,63A, 10kA, AC, B, 5,6, IP20
De S401M-B63 uit de Smissline-S serie is een 1‑polige installatieautomaat met B‑karakteristiek, 63 A en 10 kA afschakelvermogen. Hij beschermt eindgroepen tegen overbelasting en kortsluiting en is geschikt voor inzet in commerciële, industriële en kritische energieverdelingen.Dankzij stroombegrenzing en twee uitschakelmechanismen levert hij snelle, selectieve beveiliging: een vertraagd thermisch mechanisme voor betrouwbare overbelastingsbeveiliging en een elektromechanisch mechanisme voor directe kortsluitbeveiliging. De plug-in bouwvorm past in het SMISSLINE TP‑systeem, waardoor montage en uitbreiding snel en veilig verlopen zonder extra bedrading. Conformiteit met IEC/EN 60898‑1 geeft zekerheid voor B‑karakteristiektoepassingen. Met een nominale stroom tot 63 A en hoge breekcapaciteit biedt S401M-B63 robuuste continuïteit en flexibiliteit in uiteenlopende schakelbordconfiguraties.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 63 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 5,6 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
