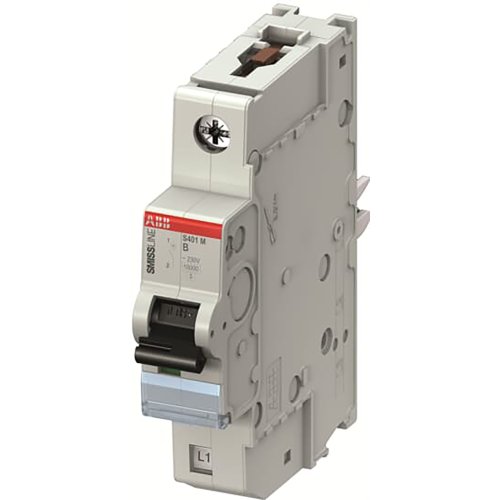

ABB Componenten Installatieautomaat 1 polig, B kar.,50A, 10kA
Artikelnummer: 20113088
Artikelnummer fabrikant: 2CCS571001R0505
EAN Code: 7612270101306
ABB Componenten, Smissline-S, S401M-B50, Installatieautomaat 1 polig, B kar.,50A, 10kA, AC, B, 3,8, IP20
De S401M-B50 is een 1-polige installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van eindgroepen. Hij begrenst foutstromen en schakelt selectief uit bij overbelasting en kortsluiting: thermisch vertraagd voor overbelasting, elektromechanisch voor kortsluiting. Dit model heeft B-karakteristiek, 50 A en een schakelvermogen tot 10 kA, ideaal voor commerciële, industriële en kritische toepassingen.Als plug-in onderdeel van het SMISSLINE TP systeem versnelt de S401M-B50 montage en uitwisseling zonder extra bedrading, wat stilstand minimaliseert en uitbreidingen vereenvoudigt. De serie biedt verschillende configuraties en karakteristieken voor consistente selectiviteit in één platform. Conformiteit met IEC/EN 60898-1 en 60947-2 onderbouwt veiligheid en betrouwbaarheid, terwijl de stroombegrenzing de thermische en mechanische belasting op de installatie reduceert.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
