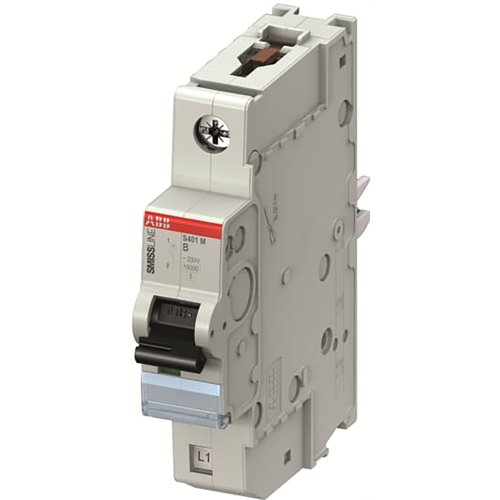

ABB Componenten Installatieautomaat 1 polig, B kar.,16A, 10kA
Artikelnummer: 20113062
Artikelnummer fabrikant: 2CCS571001R0165
EAN Code: 7612270101252
ABB Componenten, Smissline-S, S401M-B16, Installatieautomaat 1 polig, B kar.,16A, 10kA, AC, B, 2,2, IP20
De S401M-B16 uit de Smissline-S serie is een 1-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen. Hij schakelt bij overbelasting en kortsluiting dankzij een vertraagd thermisch mechanisme en een elektromagnetische uitschakeling, ideaal voor B-karakteristiek toepassingen op 16 A.Door de stroombegrenzende werking verkort hij foutstromen en beperkt hij thermische en mechanische belasting van de installatie. Met een breekvermogen tot 10 kA biedt hij extra bedrijfszekerheid in veeleisende omgevingen. De plug-in montage voor het SMISSLINE TP-systeem versnelt uitbreiding en vervanging zonder bedrading los te nemen, wat tijdwinst en minimale stilstand oplevert. Conformiteit met IEC/EN 60898-1 en 60947-2 onderstreept de veiligheid en toepasbaarheid in commerciële, industriële en kritische vermogensverdelingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 2,2 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
