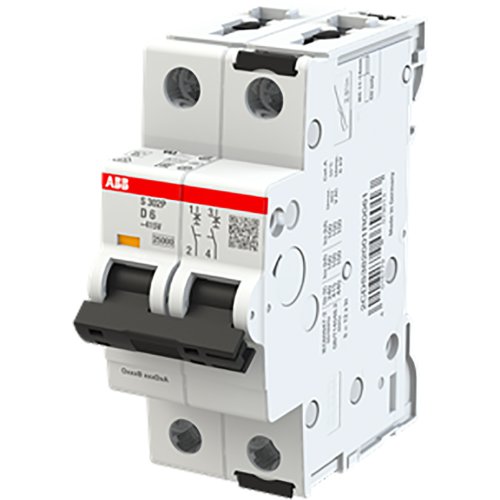

ABB Componenten Installatie automaat 25kA, 2P, Kar D 6A
Artikelnummer: 20116777
Artikelnummer fabrikant: 2CDS382001R0061
EAN Code: 4016779079013
ABB Componenten, System pro M compact, S302P-D6, Installatie automaat 25kA, 2P, Kar D 6A, AC/DC, D, 1,6, IP20
De S302P-D6 uit de System pro M compact serie is een installatieautomaat voor betrouwbare beveiliging van eindgroepen in industriële omgevingen. Hij schakelt circuits veilig af bij overbelasting en kortsluiting en is ontworpen voor montage op DIN-rail.Met een afschakelcapaciteit van 25 kA houdt hij ook in installaties met hoge foutstromen stand, wat de bedrijfscontinuïteit ondersteunt. De 2-polige uitvoering zorgt voor gelijktijdige uitschakeling van beide geleiders. De D-karakteristiek (6 A) is geschikt voor toepassingen met hoge inschakelstromen, zoals motoren en transformatoren.Productie volgens IEC- en UL-normen maakt inzet in uiteenlopende markten en projecten mogelijk. Binnen System pro M compact sluit hij naadloos aan op modulaire verdeelinrichtingen voor een nette, schaalbare opbouw.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 100 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 25 kA |
| Verliesvermogen | 1,6 |
| Model | System pro M compact |
