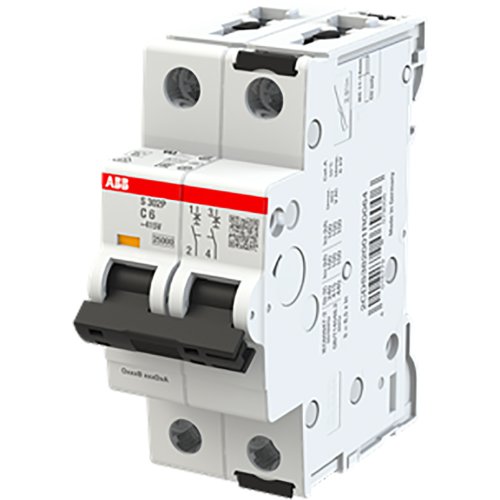

ABB Componenten Installatie automaat 25kA, 2P, Kar C 6A
Artikelnummer: 20116778
Artikelnummer fabrikant: 2CDS382001R0064
EAN Code: 4016779079006
ABB Componenten, System pro M compact, S302P-C6, Installatie automaat 25kA, 2P, Kar C 6A, AC/DC, C, 1,8, IP20
De S302P-C6 is een installatieautomaat uit de System pro M compact serie voor betrouwbare beveiliging van industriële verdeelinrichtingen. Hij schakelt circuits direct af bij overbelasting en kortsluiting, waardoor apparatuur en bekabeling beschermd blijven en ongeplande stilstand wordt beperkt.Met een kortsluitvermogen van 25 kA kan hij hoge foutstromen veilig onderbreken. De 2-polige uitvoering met C-karakteristiek (6 A) biedt stabiele prestaties bij inductieve lasten en zorgt voor voorspelbaar uitschakelgedrag. Vervaardigd volgens internationale IEC- en UL-standaarden is hij geschikt voor toepassingen waar mondiale conformiteit vereist is. De DIN-rail montage versnelt paneelbouw en onderhoud, terwijl de integratie in System pro M compact een ordelijke opbouw en eenvoudige uitbreiding van de verdeling mogelijk maakt. Zo levert de S302P-C6 zekerheid, continuïteit en efficiënte installatie.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 100 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 25 kA |
| Verliesvermogen | 1,8 |
| Model | System pro M compact |
