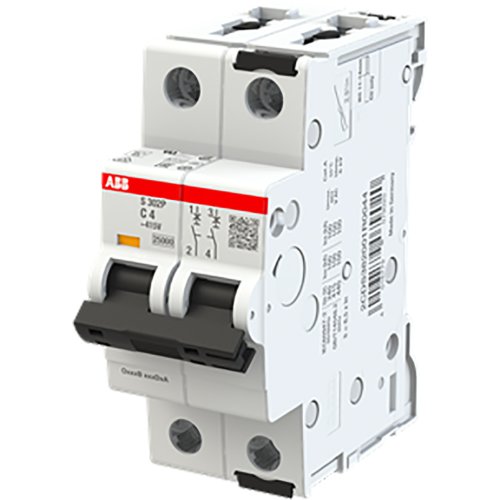

ABB Componenten Installatie automaat 25kA, 2P, Kar C 4A
Artikelnummer: 20116776
Artikelnummer fabrikant: 2CDS382001R0044
EAN Code: 4016779079020
ABB Componenten, System pro M compact, S302P-C4, Installatie automaat 25kA, 2P, Kar C 4A, AC/DC, C, 2,8, IP20
De S302P-C4 uit de System pro M compact serie is een installatieautomaat voor betrouwbare beveiliging van industriële verdeelinrichtingen. Hij schakelt snel af bij overbelasting en kortsluiting, zodat circuits en apparatuur beschermd blijven en stilstand wordt beperkt.Met een kortsluitvermogen van 25 kA biedt hij ruime veiligheidsmarges in veeleisende omgevingen. De 2-polige uitvoering zorgt voor gelijktijdige uitschakeling en verhoogde veiligheid, terwijl karakteristiek C stabiel presteert bij inductieve of gemengde belastingen. De 4 A nominale stroom maakt nauwkeurige beveiliging van fijngevoelige afgaande groepen mogelijk. De S300P-reeks is vervaardigd volgens internationale IEC- en UL-normen, wat vertrouwen geeft in wereldwijde toepassingen. Dankzij de System pro M compact bouwvorm is naadloze DIN-rail montage mogelijk en sluit hij aan op bijpassende accessoires en doorverbindingskammen voor efficiënte bekabeling.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 4 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 100 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 25 kA |
| Verliesvermogen | 2,8 |
| Model | System pro M compact |
