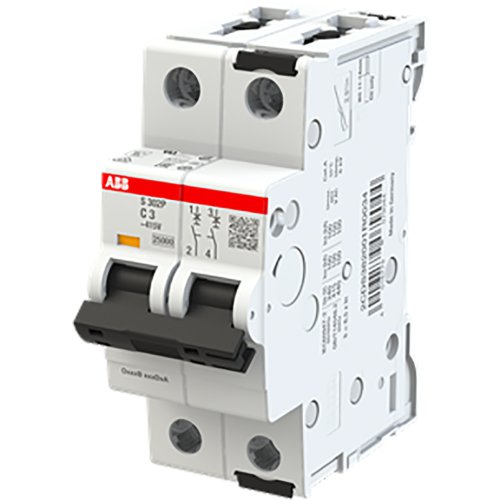

ABB Componenten Installatie automaat 25kA, 2P, Kar C 3A
Artikelnummer: 20116774
Artikelnummer fabrikant: 2CDS382001R0034
EAN Code: 4016779079044
ABB Componenten, System pro M compact, S302P-C3, Installatie automaat 25kA, 2P, Kar C 3A, AC/DC, C, 2,8, IP20
De S302P-C3 uit de System pro M compact serie is een installatieautomaat voor beveiliging van industriële verdelingen tegen overbelasting en kortsluiting. Hij wordt toegepast in schakelkasten en verdeelinrichtingen waar continuïteit, veiligheid en compacte inbouw op DIN-rail gevraagd zijn.Met een hoge afschakelcapaciteit van 25 kA biedt hij zekerheid in omgevingen met hoge foutstromen. De 2-polige uitvoering schakelt fase en nul volledig af voor extra veiligheid, terwijl de C-karakteristiek geschikt is voor inductieve belastingen en motorstarters. De 3 A instelling maakt nauwkeurige beveiliging van hulp- en stuurkringen mogelijk. Vervaardigd volgens IEC- én UL-normen ondersteunt hij internationale projecten en uniforme keuringseisen. Zo combineert S302P-C3 robuuste bescherming met snelle, probleemloze integratie.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 3 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 100 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 25 kA |
| Verliesvermogen | 2,8 |
| Model | System pro M compact |
