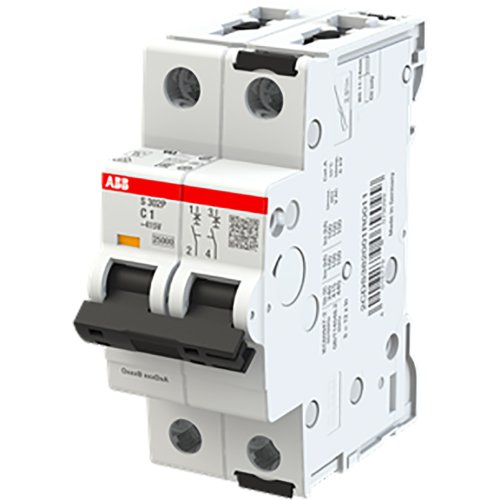

ABB Componenten Installatie automaat 25kA, 2P, Kar C 1A
Artikelnummer: 20116770
Artikelnummer fabrikant: 2CDS382001R0014
EAN Code: 4016779079082
ABB Componenten, System pro M compact, S302P-C1, Installatie automaat 25kA, 2P, Kar C 1A, AC/DC, C, 2,8, IP20
De S302P-C1 uit de System pro M compact serie is een robuuste installatieautomaat voor industriële verdeelinrichtingen. Hij beschermt final circuits betrouwbaar tegen overbelasting en kortsluiting en past naadloos op DIN-rail in nieuwe én bestaande panelen.Dankzij de hoge afschakelcapaciteit van 25 kA blijft de installatie beschikbaar, ook bij zware foutstromen. De 2-polige uitvoering schakelt beide geleiders volledig vrij voor extra veiligheid, terwijl de karakteristiek C ongewenste uitschakeling bij inductieve aanlopen helpt voorkomen. Gecertificeerd volgens internationale IEC- en UL-normen, waardoor hij geschikt is voor grensoverschrijdende projecten en uniforme engineering.De S302P-C1 integreert met het System pro M compact ecosysteem en ondersteunt accessoires zoals doorverbindingskammen en hulpcontacten, voor snelle montage, duidelijke signaalgeving en schaalbare uitbreidingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 1 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 100 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 25 kA |
| Verliesvermogen | 2,8 |
| Model | System pro M compact |
