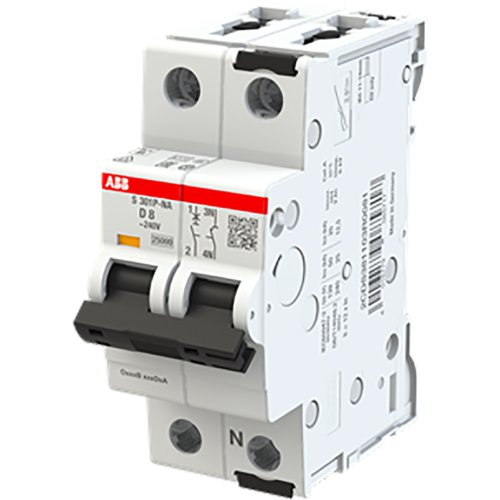

ABB Componenten Installatie automaat 25kA, 1P+N, Kar D 8A
Artikelnummer: 20116699
Artikelnummer fabrikant: 2CDS381103R0081
EAN Code: 4016779085717
ABB Componenten, System pro M compact, S301P-D8NA, Installatie automaat 25kA, 1P+N, Kar D 8A, AC/DC, D, 2,8, IP20
De S301P-D8NA uit de System pro M compact serie is een installatieautomaat voor het betrouwbaar beveiligen van industriële stroomkringen tegen overbelasting en kortsluiting. Toegepast in verdeelinrichtingen op DIN-rail voorkomt hij stilstand door storingen snel af te schakelen en circuits doelmatig te segmenteren.Met een hoge afschakelcapaciteit van 25 kA biedt hij extra zekerheid in omgevingen met hoge foutstromen. De karakteristiek D (8 A) is ideaal voor toepassingen met hoge inschakelstromen, zoals motoren of transformatoren, zonder ongewenst afschakelen. De uitvoering 1P+N zorgt voor overzichtelijke bekabeling en duidelijke scheiding van fase en nulleider. Gemaakt volgens internationale IEC- en UL-normen ondersteunt de S300P‑lijn wereldwijd gebruik en consistente keuringseisen binnen het System pro M compact platform.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Verliesvermogen | 2,8 |
| Model | System pro M compact |
