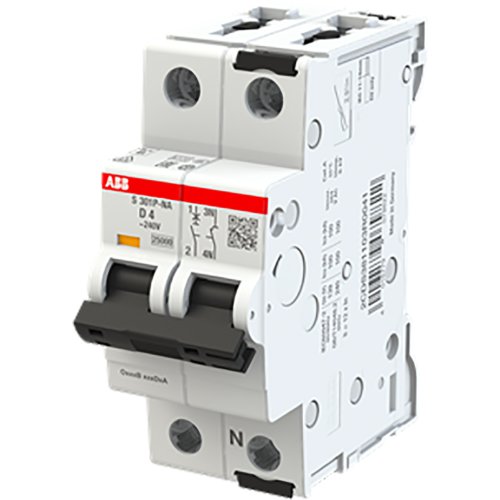

ABB Componenten Installatie automaat 25kA, 1P+N, Kar D 4A
Artikelnummer: 20116694
Artikelnummer fabrikant: 2CDS381103R0041
EAN Code: 4016779079822
ABB Componenten, System pro M compact, S301P-D4NA, Installatie automaat 25kA, 1P+N, Kar D 4A, AC/DC, D, 2,8, IP20
De S301P-D4NA is een installatieautomaat uit de System pro M compact serie voor betrouwbare beveiliging van industriële verdeelinrichtingen. Hij schakelt veilig af bij overbelasting en kortsluiting, waardoor circuits en apparatuur operationeel en beschermd blijven. Dankzij de 1P+N-uitvoering biedt hij snelle foutdetectie met compacte inbouw op DIN-rail.Met een hoge schakelcapaciteit van 25 kA en karakteristiek D (4 A) is hij geschikt voor toepassingen met hoge inschakelstromen, zoals motoren of transformatoren, zonder ongewenste uitschakelingen. De combinatie van IEC- en UL-conformiteit ondersteunt inzet in internationale projecten en vereenvoudigt keuringsprocessen. Als onderdeel van System pro M compact is er consistente maatvoering en compatibiliteit met toebehoren, waardoor montage, uitbreiding en onderhoud efficiënt verlopen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 4 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 2,8 |
| Model | System pro M compact |
