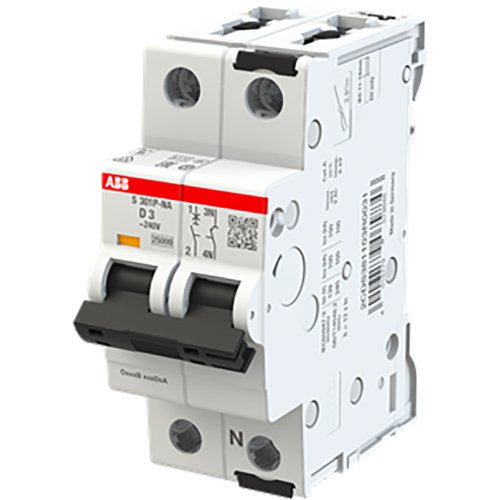

ABB Componenten Installatie automaat 25kA, 1P+N, Kar D 3A
Artikelnummer: 20116692
Artikelnummer fabrikant: 2CDS381103R0031
EAN Code: 4016779079846
ABB Componenten, System pro M compact, S301P-D3NA, Installatie automaat 25kA, 1P+N, Kar D 3A, AC/DC, D, 2,6, IP20
De S301P-D3NA uit de System pro M compact-serie is een installatieautomaat voor industriële toepassingen. Hij beveiligt eindgroepen betrouwbaar tegen overbelasting en kortsluiting, zodat processen doorgaan en bekabeling beschermd blijft.De S300P-reeks biedt een hoge afschakelcapaciteit van 25 kA voor extra bedrijfszekerheid. De 1P+N-uitvoering versnelt montage en vereenvoudigt foutopsporing, terwijl karakteristiek D bij 3 A probleemloos hoge inschakelstromen van motoren en transformatoren opneemt. Gemaakt volgens internationale IEC- én UL-normen, dus inzetbaar in uiteenlopende markten en projecten. Als onderdeel van een modulair DIN-railplatform laat het toestel zich compact combineren met accessoires zoals hulpcontacten, wat uitbreidbaarheid en signaalbewaking eenvoudig maakt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 3 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 2,6 |
| Model | System pro M compact |
