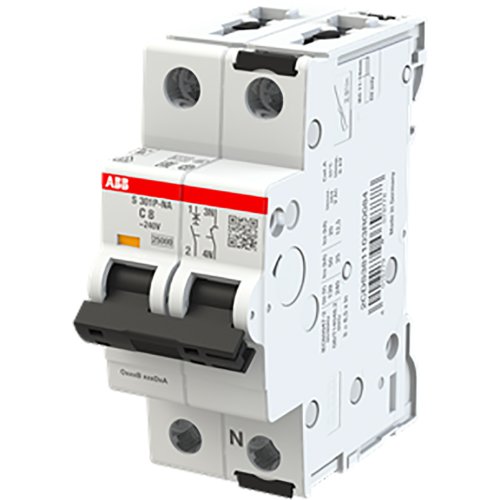

ABB Componenten Installatie automaat 25kA, 1P+N, Kar C 8A
Artikelnummer: 20116700
Artikelnummer fabrikant: 2CDS381103R0084
EAN Code: 4016779079778
ABB Componenten, System pro M compact, S301P-C8NA, Installatie automaat 25kA, 1P+N, Kar C 8A, AC/DC, C, 3,2, IP20
De S301P-C8NA uit de System pro M compact-serie is een installatieautomaat voor betrouwbare beveiliging van industriële verdeelinrichtingen. Hij schakelt veilig af bij overbelasting en kortsluiting en biedt dankzij 1P+N een zekere scheiding van fase en nul. Met een nominale stroom van 8 A en karakteristiek C is hij geschikt voor circuits met hogere inschakelstromen, terwijl de compacte bouw voor nette DIN-rail montage zorgt.De S300P-lijn staat bekend om een hoge afschakelcapaciteit van 25 kA, waardoor ook bij hoge foutstromen continuïteit en veiligheid gewaarborgd blijven. Productie volgens internationale IEC- en UL-normen ondersteunt inzet in uiteenlopende markten. Dit model combineert snelle uitschakeling met consistente selectiviteit, wat ongewenste stilstand minimaliseert en de levensduur van downstream-apparatuur beschermt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Verliesvermogen | 3,2 |
| Model | System pro M compact |
