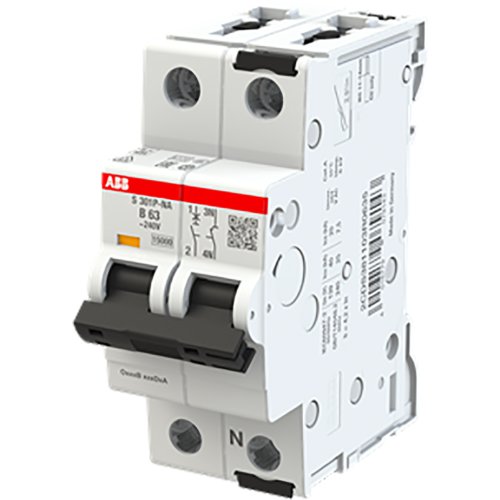

ABB Componenten Installatie automaat 25kA, 1P+N, Kar B63A
Artikelnummer: 20116764
Artikelnummer fabrikant: 2CDS381103R0635
EAN Code: 4016779079143
ABB Componenten, System pro M compact, S301P-B63NA, Installatie automaat 25kA, 1P+N, Kar B63A, AC/DC, B, IP20
De S301P-B63NA uit de System pro M compact‑serie is een installatieautomaat voor betrouwbare beveiliging van industriële en utilitaire installaties. Hij schakelt snel uit bij overbelasting en kortsluiting, waardoor ongeplande stilstand wordt beperkt en circuits veilig blijven. De 1P+N-configuratie zorgt voor duidelijke fase- en nulafschakeling en past naadloos in DIN-rail verdelingen.Met een hoge afschakelcapaciteit van 25 kA is hij geschikt voor installaties met hoge foutstromen. De karakteristiek B (63 A) biedt zekere uitschakeling bij lage inschakelstromen, ideaal voor verlichting, standaard kabelgroepen en besturingscircuits. Als onderdeel van System pro M compact is de integratie met accessoires en doorverbindingskammen eenvoudig. Vervaardigd volgens internationale IEC- en UL‑normen, waardoor toepassing in verschillende markten en projecten wordt vereenvoudigd.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 63 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 25 kA |
| Verliesvermogen | 12 |
| Model | System pro M compact |
