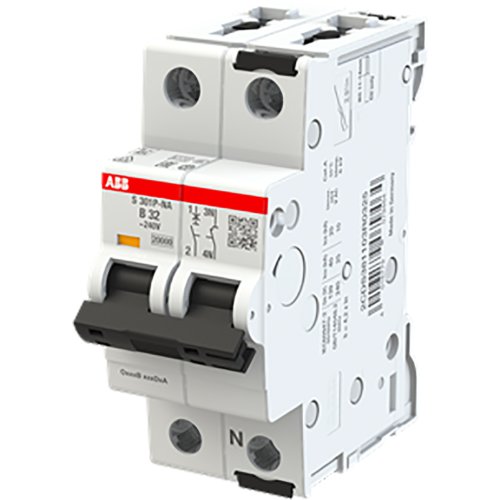

ABB Componenten Installatie automaat 25kA, 1P+N, Kar B32A
Artikelnummer: 20116732
Artikelnummer fabrikant: 2CDS381103R0325
EAN Code: 4016779079464
ABB Componenten, System pro M compact, S301P-B32NA, Installatie automaat 25kA, 1P+N, Kar B32A, AC/DC, B, 5,8, IP20
De S301P-B32NA is een installatieautomaat uit de System pro M compact serie voor industriële verdeelinrichtingen. Hij beveiligt eind- en stuurkringen tegen overbelasting en kortsluiting en past naadloos in DIN-rail toepassingen. De B-karakteristiek biedt betrouwbare uitschakeling voor standaardbelastingen, terwijl de nominale waarde van 32 A een brede inzet mogelijk maakt.Belangrijk voordeel is het hoge afschakelvermogen van 25 kA, waardoor ook bij zware foutstromen bedrijfszeker wordt uitgeschakeld. De 1P+N-uitvoering maakt compacte opbouw en overzichtelijke bedrading mogelijk. Vervaardigd conform IEC- en UL-normen is hij geschikt voor gebruik in internationale projecten. De System pro M compact bouwvorm ondersteunt snelle montage en een nette paneelindeling, wat stilstand minimaliseert en onderhoud vereenvoudigt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 25 kA |
| Verliesvermogen | 5,8 |
| Model | System pro M compact |
