ABB Componenten Installatie automaat 25kA, 1P+N, Kar B20A
Artikelnummer: 20116718
Artikelnummer fabrikant: 2CDS381103R0205
EAN Code: 4016779079600

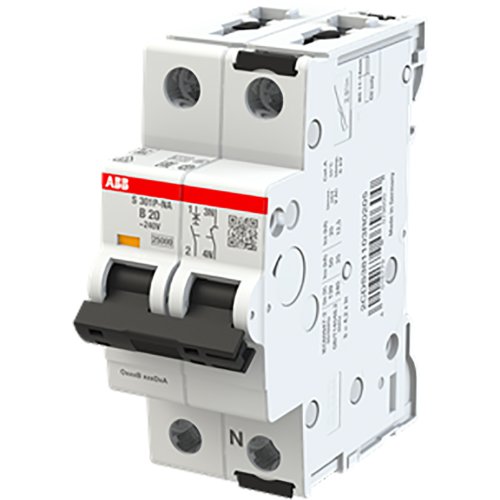

ABB Componenten, System pro M compact, S301P-B20NA, Installatie automaat 25kA, 1P+N, Kar B20A, AC/DC, B, 4,6, IP20
De S301P-B20NA uit de System pro M compact-serie is een installatieautomaat voor industriële verdeeltoepassingen. Hij beschermt circuits betrouwbaar tegen overbelasting en kortsluiting en past naadloos in DIN-rail systemen. Dankzij de 1P+N-uitvoering is fase en nul in één compacte module ondergebracht, wat ruimte bespaart in de kast en het bedraden vereenvoudigt.Met een hoge kortsluitvastheid van 25 kA biedt hij extra veiligheidsmarge in omgevingen met hoge foutstromen. De karakteristiek B zorgt voor snelle uitschakeling bij foutstromen, wat downstream apparatuur helpt beschermen. Gemaakt volgens internationale IEC- en UL-normen is het product geschikt voor projecten waar conformiteit en wereldwijde toepasbaarheid vereist zijn. Zo combineert de S301P-B20NA robuuste industriële prestaties met compacte bouw en consistente kwaliteit.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Verliesvermogen | 4,6 |
| Model | System pro M compact |
