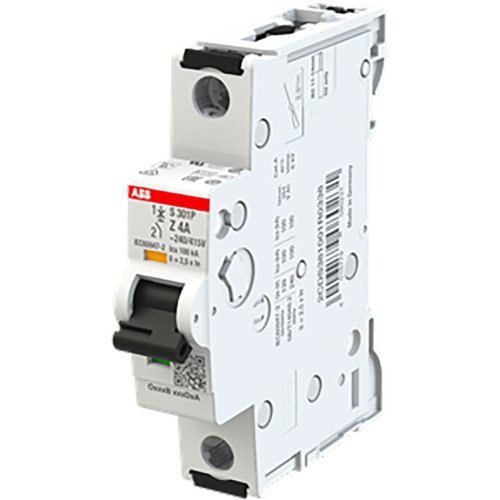

ABB Componenten Installatie automaat 25kA, 1P, Kar Z 4A
Artikelnummer: 20116653
Artikelnummer fabrikant: 2CDS381001R0338
EAN Code: 4016779080231
ABB Componenten, System pro M compact, S301P-Z4, Installatie automaat 25kA, 1P, Kar Z 4A, AC/DC, Z, 2,2, IP20
De S301P-Z4 is een 1‑polige installatieautomaat uit de System pro M compact S300P‑serie. Hij beschermt industriële verdeelinrichtingen betrouwbaar tegen overbelasting en kortsluiting. Met karakteristiek Z en een nominale stroom van 4 A schakelt hij snel en voorspelbaar, wat hem geschikt maakt voor gevoelige elektronica, stuur- en meetcircuits en testopstellingen.De hoge afschakelcapaciteit van 25 kA verhoogt de bedrijfszekerheid bij hoge foutstromen. Productie volgens internationale IEC- en UL‑normen maakt inzet in uiteenlopende markten mogelijk en vereenvoudigt compliancy. Het compacte ontwerp is DIN‑rail vriendelijk en sluit naadloos aan binnen System pro M compact, inclusief gebruik met een doorverbindingskam voor efficiënte bekabeling. Zo levert de S301P‑Z4 een veilige, ruimtebesparende en normconforme oplossing voor industriële energieverdeling.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 4 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | Z |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 2,2 |
| Model | System pro M compact |
