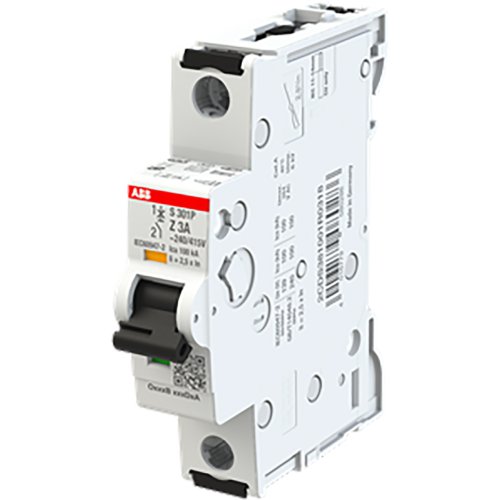

ABB Componenten Installatie automaat 25kA, 1P, Kar Z 3A
Artikelnummer: 20116648
Artikelnummer fabrikant: 2CDS381001R0318
EAN Code: 4016779080286
ABB Componenten, System pro M compact, S301P-Z3, Installatie automaat 25kA, 1P, Kar Z 3A, AC/DC, Z, 2,2, IP20
De S301P-Z3 uit de System pro M compact-serie is een installatieautomaat voor industriële verdelingen. Hij beveiligt circuits tegen overbelasting en kortsluiting en is ontworpen voor montage op DIN-rail. Dankzij de Z-karakteristiek levert hij zeer snelle uitschakeling, ideaal waar gevoelige elektronica of lange kabeltrajecten extra bescherming vragen. De 1-polige uitvoering met 3 A nominale stroom past naadloos in compacte borden.Wat deze oplossing onderscheidt, is de hoge afschakelcapaciteit van 25 kA voor betrouwbare selectiviteit in zwaarbelaste installaties. Vervaardigd volgens internationale IEC- en UL-normen, waardoor inzet in uiteenlopende markten en projecten eenvoudig is. De modulaire opbouw van System pro M compact vereenvoudigt uitbreiding en bekabeling en maakt een nette koppeling met doorverbindingskam mogelijk. Zo ontstaat een robuuste, veilige en toekomstbestendige installatie.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 3 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | Z |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 2,2 |
| Model | System pro M compact |
