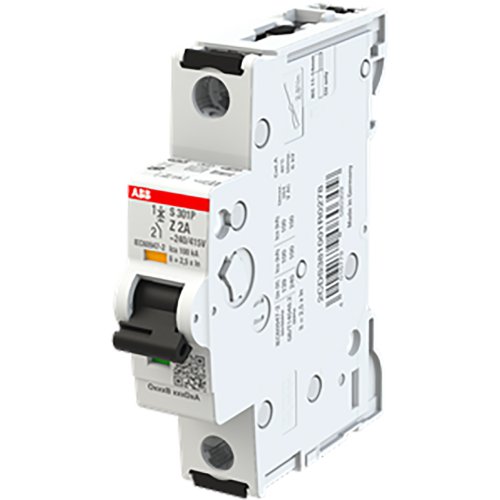

ABB Componenten Installatie automaat 25kA, 1P, Kar Z 2A
Artikelnummer: 20116646
Artikelnummer fabrikant: 2CDS381001R0278
EAN Code: 4016779080309
ABB Componenten, System pro M compact, S301P-Z2, Installatie automaat 25kA, 1P, Kar Z 2A, AC/DC, Z, 2,2, IP20
De S301P-Z2 uit de System pro M compact-serie is een installatieautomaat voor het beveiligen van eindgroepen in industriële verdeelinrichtingen tegen overbelasting en kortsluiting. Met 1P-uitvoering en 2 A karakteristiek Z biedt hij uiterst snelle en nauwkeurige uitschakeling, ideaal voor gevoelige besturings- en meetcircuits waar lage inschakelstromen en maximale selectiviteit gewenst zijn.Deze uitvoering combineert een hoog schakelvermogen van 25 kA met compacte DIN-rail montage, waardoor hij moeiteloos in bestaande railkasten past. Gecertificeerd volgens internationale IEC- én UL-normen ondersteunt hij uniforme toepassing in internationale projecten. Als onderdeel van System pro M compact is hij compatibel met veelgebruikte accessoires en doorverbindingskammen. Resultaat: betrouwbare bescherming, minder ongeplande stilstand en een consistent, schaalbaar paneelontwerp.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 2 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | Z |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 2,2 |
| Model | System pro M compact |
