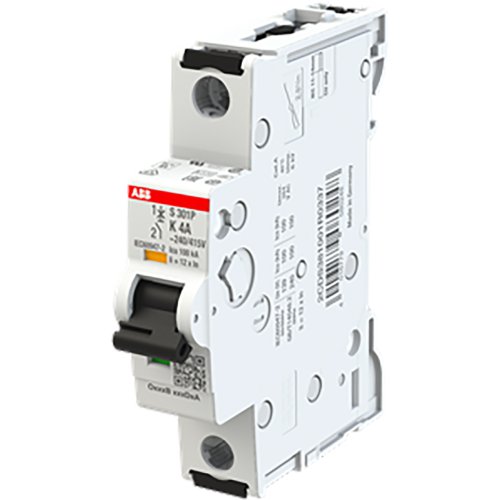

ABB Componenten Installatie automaat 25kA, 1P, Kar K 4A
Artikelnummer: 20116652
Artikelnummer fabrikant: 2CDS381001R0337
EAN Code: 4016779080248
ABB Componenten, System pro M compact, S301P-K4, Installatie automaat 25kA, 1P, Kar K 4A, AC/DC, K, 1,4, IP20
S301P-K4 is een installatieautomaat uit de System pro M compact-serie voor betrouwbare beveiliging van industriële installaties tegen overbelasting en kortsluiting. Met een afschakelvermogen van 25 kA en 1-polige uitvoering voorkomt hij effectief uitval en schade in kritische verdeelinrichtingen.De K-karakteristiek met 4 A nominale stroom maakt hem geschikt voor inductieve lasten met hoge inschakelstromen, zoals motoren en transformatoren, zonder ongewenste trips. Conformiteit met internationale IEC- en UL-normen ondersteunt toepassing in uiteenlopende markten en projecten. De compacte DIN-railbouw bespaart ruimte, terwijl compatibiliteit met System pro M compact-accessoires — waaronder doorverbindingskammen en hulpcontacten — een snelle, nette en schaalbare opbouw mogelijk maakt. Zo wordt maximale bedrijfszekerheid gecombineerd met efficiënte montage en eenvoudige uitbreidbaarheid.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 4 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | K |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 1,4 |
| Model | System pro M compact |
