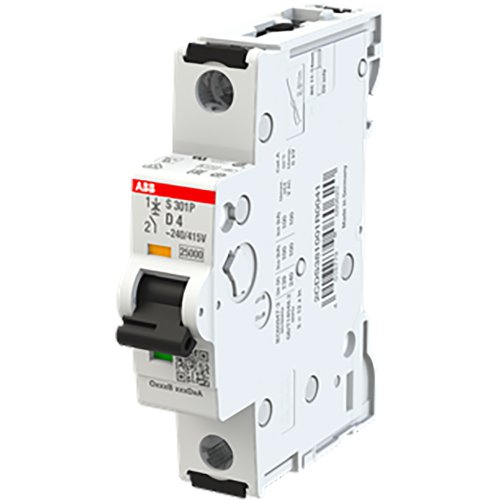

ABB Componenten Installatie automaat 25kA, 1P, Kar D 4A
Artikelnummer: 20116613
Artikelnummer fabrikant: 2CDS381001R0041
EAN Code: 4016779080620
ABB Componenten, System pro M compact, S301P-D4, Installatie automaat 25kA, 1P, Kar D 4A, AC/DC, D, 1,4, IP20
De S301P-D4 is een compacte installatieautomaat binnen System pro M compact, ontworpen voor betrouwbare beveiliging van industriële verdeelinrichtingen. Hij beschermt eindgroepen tegen overbelasting en kortsluiting en is ideaal voor toepassingen met hoge inschakelstromen, zoals motoren en transformatoren, dankzij karakteristiek D en een nominale stroom van 4 A.Met een schakelvermogen van 25 kA en 1-polige uitvoering biedt hij hoge bedrijfszekerheid en selectiviteit, wat stilstand minimaliseert. De S300P-variant is vervaardigd volgens internationale IEC- en UL‑normen, wat inzet in diverse markten ondersteunt. De DIN-railmontage en de compatibiliteit binnen het System pro M compact platform maken snelle integratie mogelijk, terwijl de robuuste constructie consistente prestaties levert in veeleisende omgevingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 4 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 1,4 |
| Model | System pro M compact |
