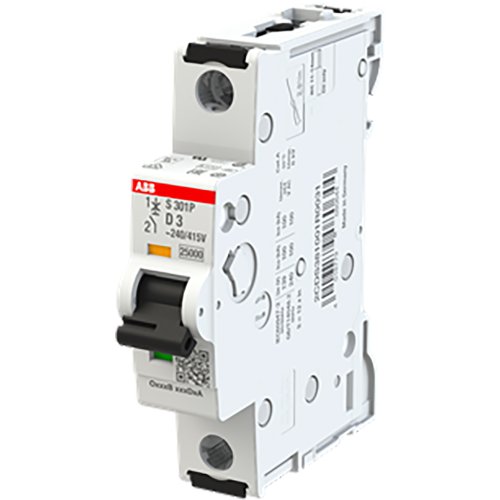

ABB Componenten Installatie automaat 25kA, 1P, Kar D 3A
Artikelnummer: 20116611
Artikelnummer fabrikant: 2CDS381001R0031
EAN Code: 4016779080644
ABB Componenten, System pro M compact, S301P-D3, Installatie automaat 25kA, 1P, Kar D 3A, AC/DC, D, 1,3, IP20
De S301P-D3 uit de System pro M compact-serie is een installatieautomaat voor betrouwbare beveiliging van industriële installaties tegen overbelasting en kortsluiting. Ideaal voor eindgroepen en machines, met een compacte modulaire bouw die naadloos in DIN-rail verdelers past.Deze 1-polige, 3 A uitvoering met karakteristiek D schakelt veilig af bij foutstromen en verdraagt hoge inschakelstromen van bijvoorbeeld motoren en transformatoren. Het hoge afschakelvermogen van 25 kA biedt extra bedrijfszekerheid in veeleisende omgevingen. De S300P-lijn is ontworpen en geproduceerd volgens internationale IEC- en UL-normen, wat toepassing in uiteenlopende markten en projecten vereenvoudigt. Het resultaat: consistente bescherming, voorspelbaar gedrag en efficiënte integratie binnen System pro M compact voor een toekomstbestendige energieverdeling.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 3 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 1,3 |
| Model | System pro M compact |
