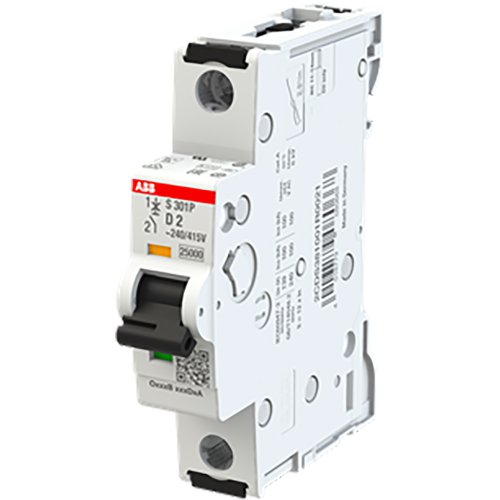

ABB Componenten Installatie automaat 25kA, 1P, Kar D 2A
Artikelnummer: 20116609
Artikelnummer fabrikant: 2CDS381001R0021
EAN Code: 4016779080668
ABB Componenten, System pro M compact, S301P-D2, Installatie automaat 25kA, 1P, Kar D 2A, AC/DC, D, 1,3, IP20
De S301P-D2 uit de System pro M compact-serie is een installatieautomaat voor het betrouwbaar beveiligen van industriële verdeelinrichtingen tegen overbelasting en kortsluiting. Met karakteristiek D is hij ideaal voor kringen met hoge inschakelstromen, zoals motoren en transformatoren, terwijl de 2 A nominale stroom precieze afstemming op gevoelige lasten mogelijk maakt.Dankzij een uitschakelcapaciteit van 25 kA biedt hij zekerheid op robuuste netten. De uitvoering volgens IEC- en UL-normen maakt inzet in internationale projecten eenvoudig. Het compacte DIN-rail ontwerp bespaart ruimte en integreert naadloos in System pro M compact-oplossingen, met opties voor snelle doorverbindingskam-montage en uitbreiding met hulpcontact of signaal-/hulpcontact voor betrouwbare statusmelding en remote monitoring. Zo blijft elke groep veilig en bedrijfskritisch beschikbaar.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 2 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 1,3 |
| Model | System pro M compact |
