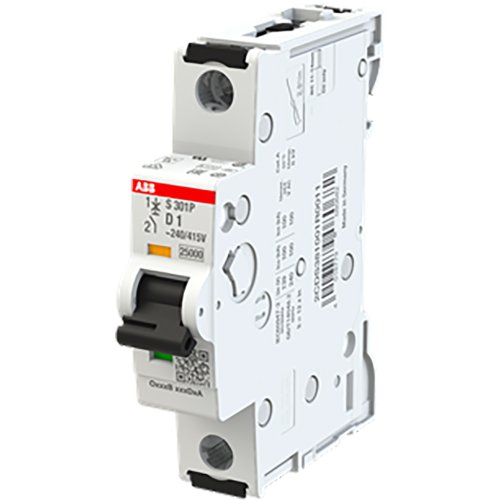

ABB Componenten Installatie automaat 25kA, 1P, Kar D 1A
Artikelnummer: 20116607
Artikelnummer fabrikant: 2CDS381001R0011
EAN Code: 4016779080682
ABB Componenten, System pro M compact, S301P-D1, Installatie automaat 25kA, 1P, Kar D 1A, AC/DC, D, 1,3, IP20
De S301P-D1 uit de System pro M compact-serie is een installatieautomaat voor betrouwbare beveiliging van industriële verdeelinrichtingen en machinebesturingen. Hij schakelt circuits snel af bij overbelasting en kortsluiting, zodat stilstand en gevolgschade worden beperkt.Met een kortsluitvermogen van 25 kA is hij geschikt voor zware netten. De D-karakteristiek voorkomt ongewenst afschakelen bij hoge inschakelstromen, ideaal voor motoren en transformatoren, terwijl de 1 A-uitvoering precieze, fijnselectieve beveiliging biedt voor gevoelige afgaande groepen. Conform internationale IEC- en UL-normen kan hij wereldwijd uniform worden toegepast.De compacte bouw voor DIN-railmontage past naadloos in System pro M compact-borden en ondersteunt snelle bekabeling met doorverbindingskam en uitbreiding met hulpcontacten, voor efficiënte engineering en onderhoud.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 1 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 1,3 |
| Model | System pro M compact |
