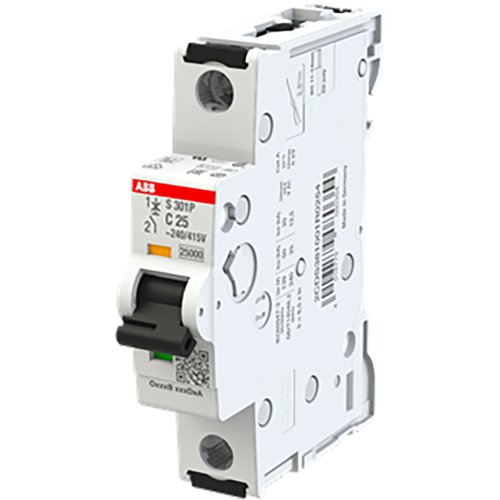

ABB Componenten Installatie automaat 25kA, 1P, Kar C25A
Artikelnummer: 20116641
Artikelnummer fabrikant: 2CDS381001R0254
EAN Code: 4016779080354
ABB Componenten, System pro M compact, S301P-C25, Installatie automaat 25kA, 1P, Kar C25A, AC/DC, C, 2,3, IP20
De S301P-C25 uit de System pro M compact-serie is een compacte installatieautomaat voor het beveiligen van eindgroepen in industriële verdeelinrichtingen. Hij schakelt betrouwbaar af bij overbelasting en kortsluiting, zodat circuits en apparatuur beschermd blijven en stilstand wordt beperkt.Met een uitschakelvermogen van 25 kA biedt hij reserves voor zware netten, terwijl de C-karakteristiek geschikt is voor inductieve belastingen met inschakelpiek. De 1-polige uitvoering bespaart ruimte op de DIN-rail en laat zich snel doorlussen dankzij compatibiliteit met een doorverbindingskam. Vervaardigd volgens internationale IEC- én UL-normen, waardoor uniforme toepassing en keuring over verschillende markten mogelijk is. De S301P-C25 levert consistente prestaties, duidelijke statusindicatie en een robuuste bouwkwaliteit voor betrouwbare selectiviteit en continuïteit in industriële omgevingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Verliesvermogen | 2,3 |
| Model | System pro M compact |
