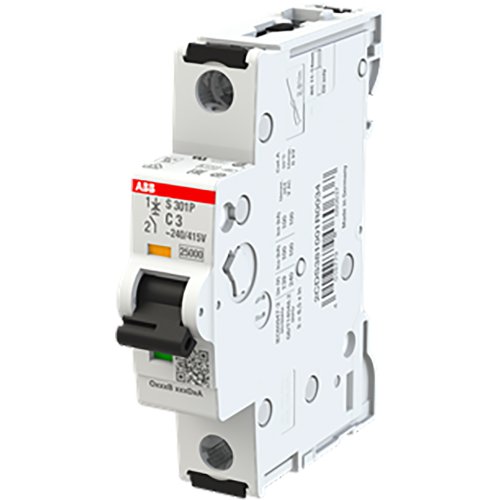

ABB Componenten Installatie automaat 25kA, 1P, Kar C 3A
Artikelnummer: 20116612
Artikelnummer fabrikant: 2CDS381001R0034
EAN Code: 4016779080637
ABB Componenten, System pro M compact, S301P-C3, Installatie automaat 25kA, 1P, Kar C 3A, AC/DC, C, 1,4, IP20
De S301P-C3 uit de System pro M compact serie is een installatieautomaat voor betrouwbare beveiliging van industriële installaties. Hij schakelt circuits veilig uit bij overbelasting en kortsluiting en is inzetbaar waar een hoge bedrijfszekerheid vereist is. Met karakteristiek C en 3 A nominale stroom is hij geschikt voor verbruikers met inschakelstromen, terwijl de 1-polige uitvoering compacte opbouw mogelijk maakt.Belangrijk voordeel is de hoge afschakelcapaciteit van 25 kA, waardoor ook in installaties met hoge kortsluitstromen veilig kan worden gewerkt. De S301P-C3 is ontworpen volgens internationale IEC- en UL-normen en past naadloos op din-rail binnen System pro M compact. Dit levert consistente integratie, snelle montage en een betrouwbare basis voor continuïteit en selectieve beveiliging.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 3 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 100 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 100 kA |
| Verliesvermogen | 1,4 |
| Model | System pro M compact |
