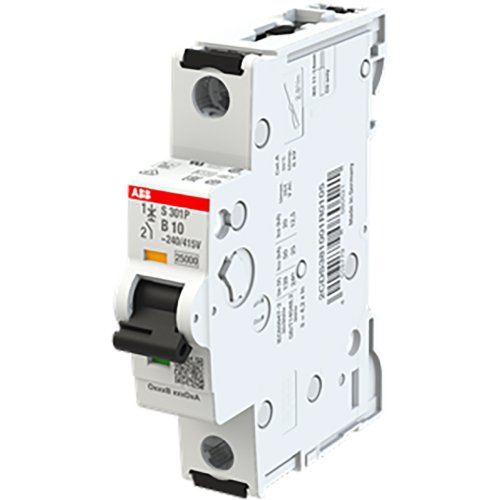

ABB Componenten Installatie automaat 25kA, 1P, Kar B10A
Artikelnummer: 20116624
Artikelnummer fabrikant: 2CDS381001R0105
EAN Code: 4016779080521
ABB Componenten, System pro M compact, S301P-B10, Installatie automaat 25kA, 1P, Kar B10A, AC/DC, B, 1,4, IP20
De S301P-B10 uit de System pro M compact serie is een installatieautomaat voor betrouwbare beveiliging van industriële verdeelinrichtingen. Hij bewaakt circuits tegen overbelasting en kortsluiting en is geschikt voor DIN-railmontage in besturingskasten en machine-ombouw. Dankzij de B-karakteristiek 10 A schakelt hij snel af bij foutstromen zonder onnodige onderbrekingen in normale bedrijfsstarten.Deze uitvoering biedt een hoge afschakelcapaciteit van 25 kA, ideaal voor netwerken met hoge foutniveaus en gericht op maximale bedrijfscontinuïteit. Conformiteit met IEC- en UL‑normen ondersteunt inzet in internationale projecten en vereenvoudigt keuringen. Het compacte ontwerp binnen System pro M compact bespaart ruimte, terwijl robuuste klemmen en eenvoudige bedrading de montage versnellen en onderhoudstijd beperken.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | 4 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Verliesvermogen | 1,4 |
| Model | System pro M compact |
