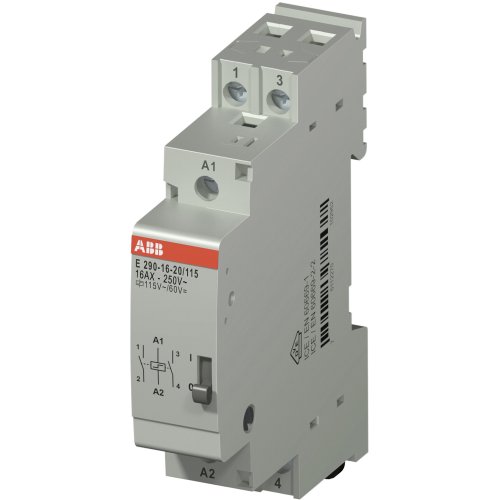

ABB Componenten Impulsrelais E290 2m, 16A, 115vac/ 60dc
Artikelnummer: 20125439
Artikelnummer fabrikant: 2TAZ312000R2022
EAN Code: 7612270939718
ABB Componenten, System pro M compact, E290-16-20/115, Impulsrelais E290 2m, 16A, 115vac/ 60dc, Elektronisch schakelaar, AC, DC, AC
De E290-16-20/115 is een impulsrelais voor eenvoudige, energiezuinige en efficiënte lichtsturing. Het maakt schakeling vanaf drie of meer bedienpunten mogelijk in woonomgevingen, utiliteit en industriële toepassingen. Dankzij de bistabiele werking zet elke impuls van een drukknop het relais om en blijft de stand mechanisch vergrendeld tot de volgende puls.Als onderdeel van System pro M compact past het 2-moduulapparaat op DIN-rail en combineert het met accessoires voor uiteenlopende configuraties. De spoel werkt op 115 V AC of 60 V DC; omdat alleen tijdens de impuls energie wordt verbruikt, blijven verbruik en warmteontwikkeling laag. De mechanische vergrendeling volgens “balpenprincipe” biedt veilige, betrouwbare omschakeling. Met 16 A schakelvermogen is het geschikt voor gangbare lichtkringen en duurzame bedrijfsvoering.
| Montagewijze | Overig |
| Inbouwdiepte | 68 mm |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 2 |
| Aantal contacten als wisselcontact | 0 |
| Voedingsspanning | 103.500 - 126.500 V |
| Aantal maakcontacten | 2 |
| Aantal verbreekcontacten | 0 |
| Breedte in module-eenheden | 1 |
| Spanningstype voedingsspanning | AC |
| Functie | Elektronisch schakelaar |
| Stuurspanning 1 | 115.000 - 115.000 V |
| Stuurspanning 2 | 60.000 - 60.000 V |
| Stuurspanningstype 1 | AC |
| Stuurspanningstype 2 | DC |
| Max. schakelstroom (cos phi = 0,6) | 16 A |
| Max. gloeilampbelasting | 3.000 W |
| Max. belasting TL-buis | 1.800 VA |
| Max. belasting TL-buis (duo-geschakeld) | 2.500 VA |
| Max. belasting TL-buis (parallel gecompenseerd) | 2.500 VA |
| Nom. (meet)schakelstroom | 16 A |
| Frequentie stuurspanning 1 | 50.000 - 50.000 Hz |
| Frequentie stuurspanning 2 | 50.000 - 50.000 Hz |
| Handbediening | Ja |
| Aantal wisselcontacten | 0 |
| Handbediening mogelijk | Ja |
| Model | System pro M compact |
