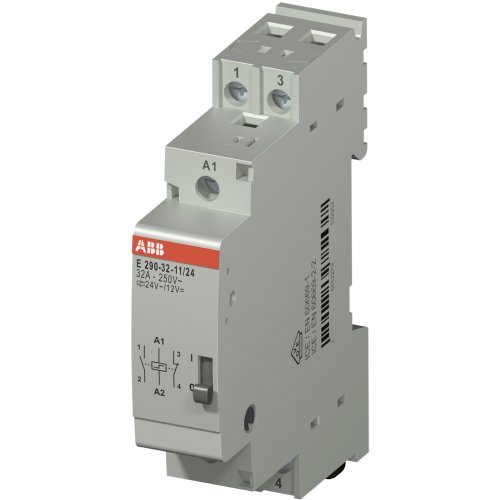

ABB Componenten Impulsrelais E290 1m+1v, 32A, 24vac/ 12vdc
Artikelnummer: 20125467
Artikelnummer fabrikant: 2TAZ322000R2043
EAN Code: 7612270939879
ABB Componenten, System pro M compact, E290-32-11/24, Impulsrelais E290 1m+1v, 32A, 24vac/ 12vdc, Elektronisch schakelaar, AC, DC, AC/DC
E290-32-11/24 is een impuls‑/bistabiel relais voor eenvoudige, energiezuinige lichtsturing vanuit drie of meer bedienpunten. Bij elke druk op een impulsdrukker krijgt de spoel kortstondig voeding; de mechanische vergrendeling houdt de stand vast zonder continu spoelvermogen. Ideaal voor woningen, utiliteit en industriële omgevingen waar betrouwbare verlichtingschakeling centraal staat.Met 32 A schakelvermogen en een spoel voor 24 VAC of 12 VDC levert het stabiele bediening met minimale verliezen. Het 1 maak + 1 verbreekcontact biedt flexibele schakelconfiguraties. De interne vergrendeling zorgt voor een veilige, slijtvrije omschakeling, vergelijkbaar met een balpenmechanisme. Dankzij de compatibiliteit met System pro M compact accessoires past het naadloos in DIN‑rail verdeelinrichtingen en uiteenlopende toepassingen.
| Montagewijze | Overig |
| Inbouwdiepte | 68 mm |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Voedingsspanning | 250.000 - 250.000 V |
| Aantal maakcontacten | 1 |
| Aantal verbreekcontacten | 1 |
| Breedte in module-eenheden | 1 |
| Spanningstype voedingsspanning | AC/DC |
| Functie | Elektronisch schakelaar |
| Stuurspanning 1 | 24.000 - 24.000 V |
| Stuurspanning 2 | 12.000 - 12.000 V |
| Stuurspanningstype 1 | AC |
| Stuurspanningstype 2 | DC |
| Max. schakelstroom (cos phi = 0,6) | 32 A |
| Max. gloeilampbelasting | 4.000 W |
| Max. belasting TL-buis | 2.200 VA |
| Max. belasting TL-buis (duo-geschakeld) | 3.200 VA |
| Max. belasting TL-buis (parallel gecompenseerd) | 3.200 VA |
| Nom. (meet)schakelstroom | 32 A |
| Frequentie stuurspanning 1 | 50.000 - 50.000 Hz |
| Frequentie stuurspanning 2 | 50.000 - 50.000 Hz |
| Handbediening | Ja |
| Aantal wisselcontacten | 0 |
| Handbediening mogelijk | Ja |
| Model | System pro M compact |
