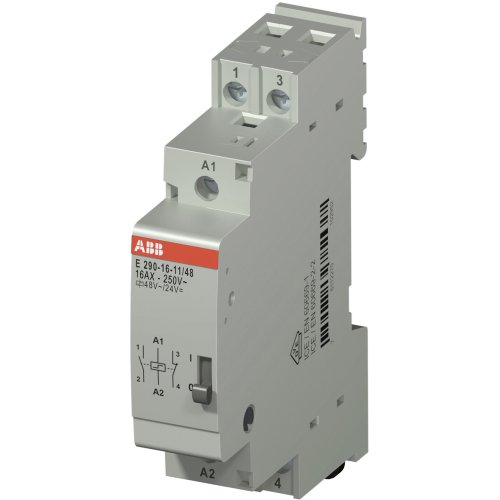

ABB Componenten Impulsrelais E290 1m+1v, 16A, 48vac/ 24vdc
Artikelnummer: 20125443
Artikelnummer fabrikant: 2TAZ312000R2033
EAN Code: 7612270939824
ABB Componenten, System pro M compact, E290-16-11/48, Impulsrelais E290 1m+1v, 16A, 48vac/ 24vdc, Elektronisch schakelaar, AC, DC, AC/DC
De E290-16-11/48 uit de System pro M compact serie is een impulsrelais voor efficiënte verlichtingsturing. Ideaal wanneer verlichting vanaf drie of meer punten bediend moet worden in woningbouw, utiliteit of industrie. Met één korte puls schakelt het apparaat om en blijft mechanisch vergrendeld, waardoor onnodig spoelvermogen en standby-verbruik tot een minimum worden beperkt.Dankzij 16 A schakelvermogen is het geschikt voor gangbare lichtcircuits. De configuratie 1 maak + 1 verbreek biedt flexibele schakellogica en signaalterugmelding. Spoelbesturing met 48 VAC of 24 VDC vergroot de toepasbaarheid in nieuwe en bestaande installaties. Het robuuste, kogelpen-achtige klikmechanisme zorgt voor veilige, betrouwbare omschakeling, terwijl de compacte bouw en combineerbare accessoires binnen System pro M compact naadloze integratie op de DIN-rail mogelijk maken.
| Montagewijze | Overig |
| Inbouwdiepte | 68 mm |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Voedingsspanning | 250.000 - 250.000 V |
| Aantal maakcontacten | 1 |
| Aantal verbreekcontacten | 1 |
| Breedte in module-eenheden | 1 |
| Spanningstype voedingsspanning | AC/DC |
| Functie | Elektronisch schakelaar |
| Stuurspanning 1 | 48.000 - 48.000 V |
| Stuurspanning 2 | 24.000 - 24.000 V |
| Stuurspanningstype 1 | AC |
| Stuurspanningstype 2 | DC |
| Max. schakelstroom (cos phi = 0,6) | 16 A |
| Max. gloeilampbelasting | 3.000 W |
| Max. belasting TL-buis | 1.800 VA |
| Max. belasting TL-buis (duo-geschakeld) | 2.500 VA |
| Max. belasting TL-buis (parallel gecompenseerd) | 2.500 VA |
| Nom. (meet)schakelstroom | 16 A |
| Frequentie stuurspanning 1 | 50.000 - 50.000 Hz |
| Frequentie stuurspanning 2 | 50.000 - 50.000 Hz |
| Handbediening | Ja |
| Aantal wisselcontacten | 0 |
| Handbediening mogelijk | Ja |
| Model | System pro M compact |
