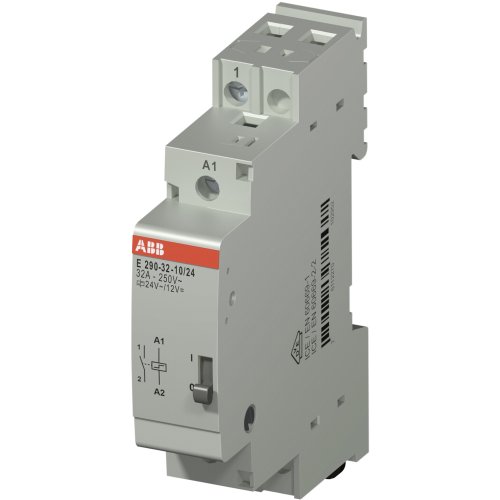

ABB Componenten Impulsrelais E290 1m, 32A, 24vac/ 12vdc
Artikelnummer: 20125465
Artikelnummer fabrikant: 2TAZ322000R2041
EAN Code: 7612270939633
ABB Componenten, System pro M compact, E290-32-10/24, Impulsrelais E290 1m, 32A, 24vac/ 12vdc, Elektronisch schakelaar, AC, DC, AC/DC
E290-32-10/24 is een elektromagnetisch impulsschakelrelais voor eenvoudige, energiezuinige lichtsturing. Het schakelt verlichting betrouwbaar vanaf drie of meer bedienpunten via drukknoppen: elke puls bekrachtigt kort de spoel, waarna het mechanisme de stand vergrendelt totdat de volgende puls binnenkomt. Toepasbaar in woningen, utiliteit en industriële omgevingen.Als onderdeel van System pro M compact past het naadloos op DIN-rail en laat het zich combineren met accessoires voor uiteenlopende toepassingen. Het 1-moduul brede ontwerp bespaart ruimte in de kast, terwijl de 32 A schakelcapaciteit robuuste belastingaansturing mogelijk maakt. De 24 Vac/12 Vdc aansturing reduceert energieverbruik en warmte, en het “balpen”-achtige vergrendelsysteem zorgt voor een veilige, duurzame en storingsarme werking. Ideaal voor consistente lichtregeling met minimale bekabeling.
| Montagewijze | Overig |
| Inbouwdiepte | 68 mm |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Voedingsspanning | 250.000 - 250.000 V |
| Aantal maakcontacten | 1 |
| Aantal verbreekcontacten | 0 |
| Breedte in module-eenheden | 1 |
| Spanningstype voedingsspanning | AC/DC |
| Functie | Elektronisch schakelaar |
| Stuurspanning 1 | 24.000 - 24.000 V |
| Stuurspanning 2 | 12.000 - 12.000 V |
| Stuurspanningstype 1 | AC |
| Stuurspanningstype 2 | DC |
| Max. schakelstroom (cos phi = 0,6) | 32 A |
| Max. gloeilampbelasting | 4.000 W |
| Max. belasting TL-buis | 2.200 VA |
| Max. belasting TL-buis (duo-geschakeld) | 3.200 VA |
| Max. belasting TL-buis (parallel gecompenseerd) | 3.200 VA |
| Nom. (meet)schakelstroom | 32 A |
| Frequentie stuurspanning 1 | 50.000 - 50.000 Hz |
| Frequentie stuurspanning 2 | 50.000 - 50.000 Hz |
| Handbediening | Ja |
| Aantal wisselcontacten | 0 |
| Handbediening mogelijk | Ja |
| Model | System pro M compact |
