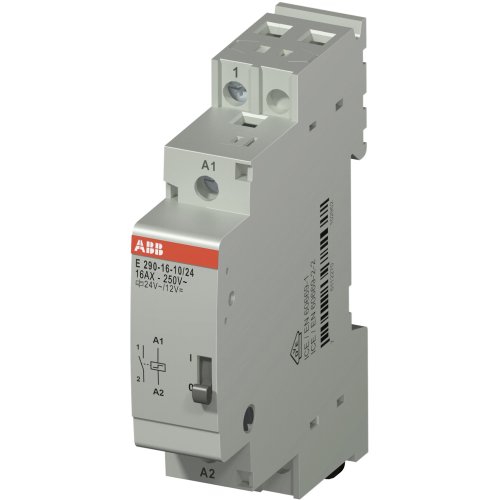

ABB Componenten Impulsrelais E290 1m, 16A, 24vac/ 12vdc
Artikelnummer: 20125444
Artikelnummer fabrikant: 2TAZ312000R2041
EAN Code: 7612270939572
ABB Componenten, System pro M compact, E290-16-10/24, Impulsrelais E290 1m, 16A, 24vac/ 12vdc, Elektronisch schakelaar, AC, DC, AC
De E290-16-10/24 uit de System pro M compact serie is een impulsrelais voor energiezuinige, betrouwbare lichtsturing. Bij elke puls wordt de spoel kort bekrachtigd, waarna de mechanische vergrendeling de stand vasthoudt zonder houdstroom. Dat maakt centrale en trap- of gangbediening vanaf drie of meer punten eenvoudig, met een stabiele omschakeling vergelijkbaar met een balpenmechanisme.Dankzij het compacte 1-moduul DIN-ontwerp past het naadloos in verdeelkasten en bespaart het ruimte. Het 16 A schakelvermogen dekt residentiële, utilitaire en industriële toepassingen. Flexibele aansturing met 24 Vac of 12 Vdc vereenvoudigt integratie, terwijl impulsdrukknoppen de bekabeling beperken. Via combineerbare accessoires laat het systeem zich uitbreiden voor uiteenlopende projecten en markteisen, met duurzame mechaniek voor langdurige inzet.
| Montagewijze | Overig |
| Inbouwdiepte | 68 mm |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Voedingsspanning | 21.600 - 26.400 V |
| Aantal maakcontacten | 1 |
| Aantal verbreekcontacten | 0 |
| Breedte in module-eenheden | 1 |
| Spanningstype voedingsspanning | AC |
| Functie | Elektronisch schakelaar |
| Stuurspanning 1 | 24.000 - 24.000 V |
| Stuurspanning 2 | 12.000 - 12.000 V |
| Stuurspanningstype 1 | AC |
| Stuurspanningstype 2 | DC |
| Max. schakelstroom (cos phi = 0,6) | 16 A |
| Max. gloeilampbelasting | 3.000 W |
| Max. belasting TL-buis | 1.800 VA |
| Max. belasting TL-buis (duo-geschakeld) | 2.500 VA |
| Max. belasting TL-buis (parallel gecompenseerd) | 2.500 VA |
| Nom. (meet)schakelstroom | 16 A |
| Frequentie stuurspanning 1 | 50.000 - 50.000 Hz |
| Frequentie stuurspanning 2 | 50.000 - 50.000 Hz |
| Handbediening | Ja |
| Aantal wisselcontacten | 0 |
| Handbediening mogelijk | Ja |
| Model | System pro M compact |
