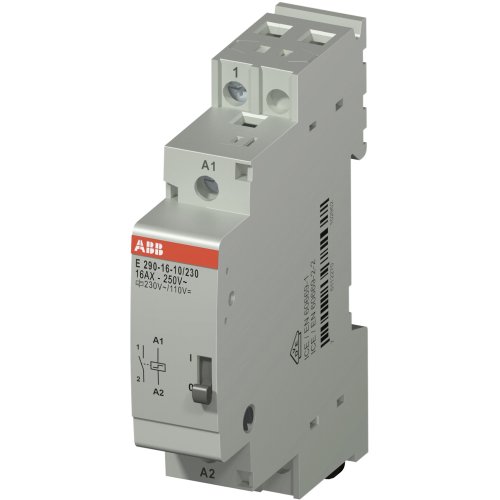

ABB Componenten Impulsrelais E290 1m, 16A, 230vac/ 110dc
Artikelnummer: 20125435
Artikelnummer fabrikant: 2TAZ312000R2011
EAN Code: 7612270939602
ABB Componenten, System pro M compact, E290-16-10/230, Impulsrelais E290 1m, 16A, 230vac/ 110dc, Elektronisch schakelaar, AC, DC, AC
E290-16-10/230 is een compact impulsrelais voor lichtsturing vanuit drie of meer bedienpunten met drukknoppen. Het maakt een eenvoudige, energiezuinige en efficiënte schakeling mogelijk in woningen, utiliteit en industriële omgevingen. Dankzij het vergrendelmechanisme wordt de stand mechanisch vastgehouden, zodat het relais alleen energie verbruikt tijdens de schakelimpuls.De System pro M compact uitvoering past als 1-moduul op DIN-rail en biedt een betrouwbaar schakelvermogen van 16 A met een spoel voor 230 Vac/110 Vdc. Elke puls zet het relais consequent terug naar de vorige positie, wat foutkansen vermindert en de installatie overzichtelijk houdt. In combinatie met bijpassende accessoires is de functionaliteit eenvoudig uit te breiden, zodat dezelfde basisoplossing in uiteenlopende projecten kan worden toegepast met minimale bekabeling en maximale bedrijfszekerheid.
| Montagewijze | Overig |
| Inbouwdiepte | 68 mm |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Voedingsspanning | 207.000 - 253.000 V |
| Aantal maakcontacten | 1 |
| Aantal verbreekcontacten | 0 |
| Breedte in module-eenheden | 1 |
| Spanningstype voedingsspanning | AC |
| Functie | Elektronisch schakelaar |
| Stuurspanning 1 | 230.000 - 230.000 V |
| Stuurspanning 2 | 110.000 - 110.000 V |
| Stuurspanningstype 1 | AC |
| Stuurspanningstype 2 | DC |
| Max. schakelstroom (cos phi = 0,6) | 16 A |
| Max. gloeilampbelasting | 3.000 W |
| Max. belasting TL-buis | 1.800 VA |
| Max. belasting TL-buis (duo-geschakeld) | 2.500 VA |
| Max. belasting TL-buis (parallel gecompenseerd) | 2.500 VA |
| Nom. (meet)schakelstroom | 16 A |
| Frequentie stuurspanning 1 | 50.000 - 50.000 Hz |
| Frequentie stuurspanning 2 | 50.000 - 50.000 Hz |
| Handbediening | Ja |
| Aantal wisselcontacten | 0 |
| Handbediening mogelijk | Ja |
| Model | System pro M compact |
