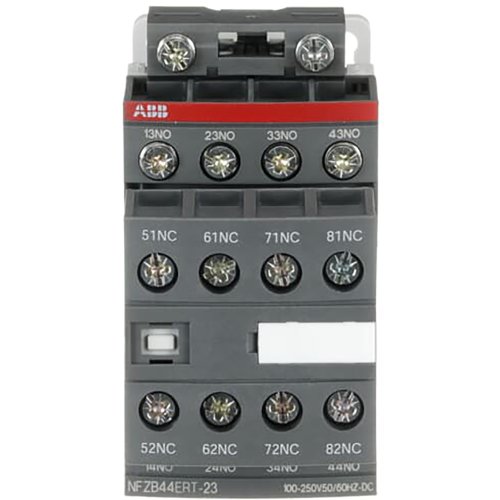

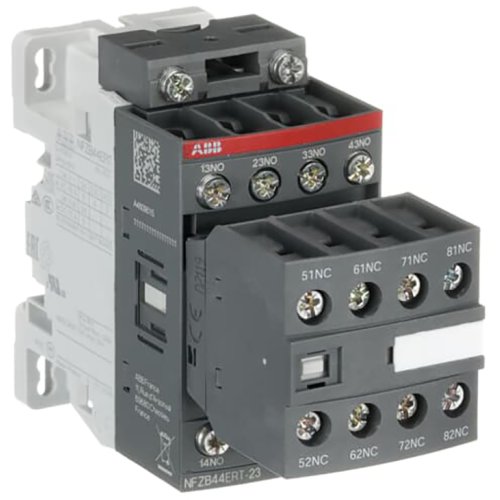

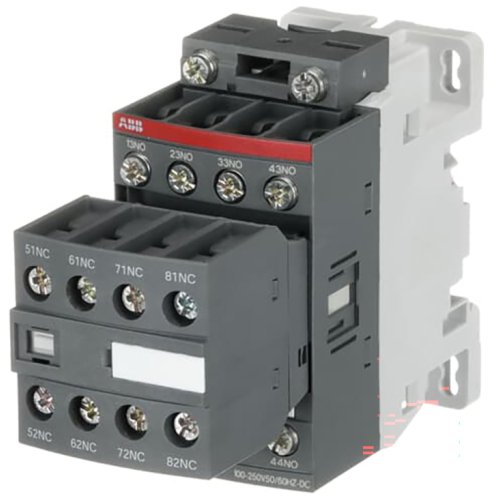

ABB Componenten Hulpmagneetschakelaar Rail versie
Artikelnummer: 20092553
Artikelnummer fabrikant: 1SBH136060R2344
EAN Code: 3471523107533
ABB Componenten, Magneetschakelaar / NF ZB, NFZB44ERT-23, Hulpmagneetschakelaar Rail versie, DIN-rail/schroef, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
NFZB44ERT-23 uit de serie Magneetschakelaar / NF ZB is een railversie hulpmagneetschakelaar voor het schakelen van hulp- en stuurkringen in rollend materieel. Dankzij de compacte bouw past hij probleemloos in passagiers- en stuurcabines, ook bij inzet in tunnels of ondergronds. Het apparaat combineert hoge bedrijfszekerheid met ruimtewinst en energie-efficiëntie.De elektronische spoelinterface accepteert een brede DC-spanningsrange (incl. 220 V DC) én sinusoïdale AC 50/60 Hz, wat flexibiliteit in besturing oplevert en tot 68% lagere spoelenergie in bedrijf. Schroefklemmen met ringoog-aderhuls en vaste conische veerringen zorgen voor snel, zeker en trillingsbestendig aansluiten. Zij-aan-zij montage bespaart circa 15% breedte en de werking blijft betrouwbaar van -40 °C tot +70 °C. Conformiteit met IEC 60947-5-1, IEC 60077-1/-2 en IEC 61373 (cat. 1, klasse B) staat vast; EN 45545-2 HL2/HL3 dekt brand- en rookgedrag.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 4 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / NF ZB |
