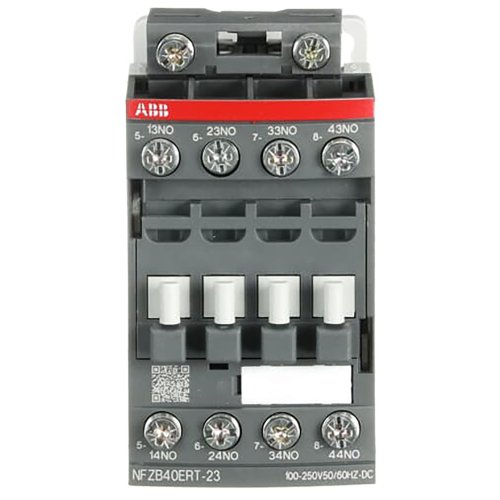

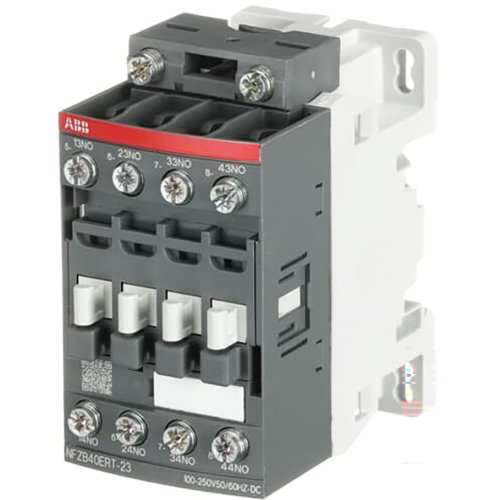

ABB Componenten Hulpmagneetschakelaar Rail versie
Artikelnummer: 20092552
Artikelnummer fabrikant: 1SBH136060R2340
EAN Code: 3471523106833
ABB Componenten, Magneetschakelaar / NF ZB, NFZB40ERT-23, Hulpmagneetschakelaar Rail versie, DIN-rail/schroef, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
NFZB40ERT-23 uit de Magneetschakelaar / NF ZB serie is een hulpmagneetschakelaar voor het schakelen van hulp- en stuurkringen in railtoepassingen. Hij is geschikt voor montage in passagiers- of bestuurderscabines, ook bij frequente tunnel- en ondergrondse inzet, en combineert compacte afmetingen met hoge betrouwbaarheid.De elektronische spoel accepteert een breed DC-bereik (incl. 220 V DC) en sinusoïdale AC 50/60 Hz, waardoor één variant meerdere voedingsscenario’s dekt. Schroefklemmen met ringoogcompatibiliteit en conische ringen zorgen voor snel en zeker aantrekken. Door zij-aan-zij montage bespaart hij circa 15% breedte en blijft hij operationeel van -40 °C tot +70 °C. Conformiteit met IEC 60947-5-1, IEC 60077 en schok/vibratie IEC 61373 garandeert robuustheid in rollend materieel. Vuur- en rookgedrag voldoet aan EN 45545-2 (HL2/HL3).
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / NF ZB |
