ABB Componenten Hulpmagneetschakelaar Rail versie
Artikelnummer: 20092547
Artikelnummer fabrikant: 1SBH136060R2244
EAN Code: 3471523107526
ABB Componenten, Magneetschakelaar / NF ZB, NFZB44ERT-22, Hulpmagneetschakelaar Rail versie, DIN-rail/schroef, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC

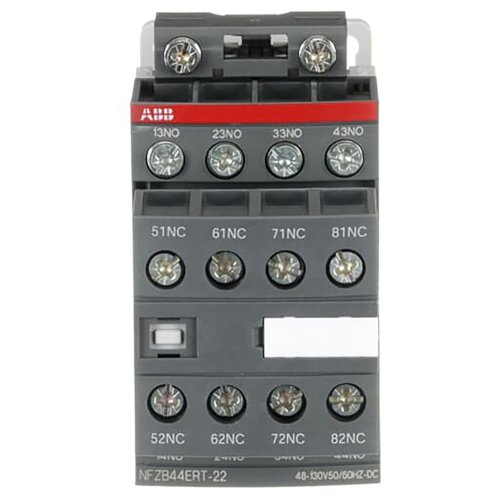

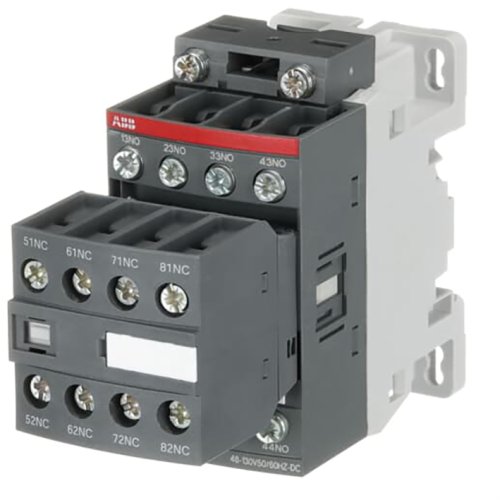

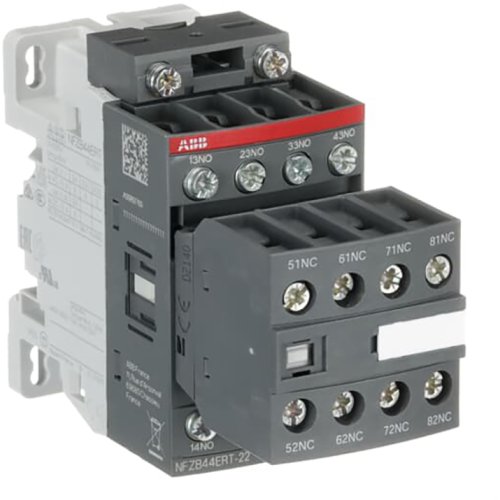

NFZB44ERT-22 is een hulpmagneetschakelaar (Rail versie) uit de Magneetschakelaar / NF ZB serie, ontworpen voor het schakelen van hulp- en stuurcircuits in rollend materieel. Dankzij de compacte bouw en zij-aan-zij montage past hij moeiteloos in krappe kasten, ook bij omgevingstemperaturen van -40 °C tot +70 °C. Geschikt voor toepassing in passagiers- en bestuurderscabines, inclusief trajecten met frequente tunnel- en ondergrondse inzet.Hij combineert betrouwbaarheid met efficiency: tot 68% lagere spoelenergie in bedrijf, een elektronische spoelinterface met breed DC-bereik (o.a. 72/96/110 V) én acceptatie van sinusvormige AC 50/60 Hz binnen Ucmin–Ucmax. Conform IEC 60947-5-1, IEC 60077-1/-2, EN 50155 en schok/vibratie IEC 61373 cat.1, klasse B; bovendien brand- en rookgedrag volgens EN 45545-2 (HL2/HL3) in groepsmontage. Praktische schroefklemmen voor ringkabelschoenen zorgen voor snelle, zekere bedrading.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 4 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / NF ZB |
