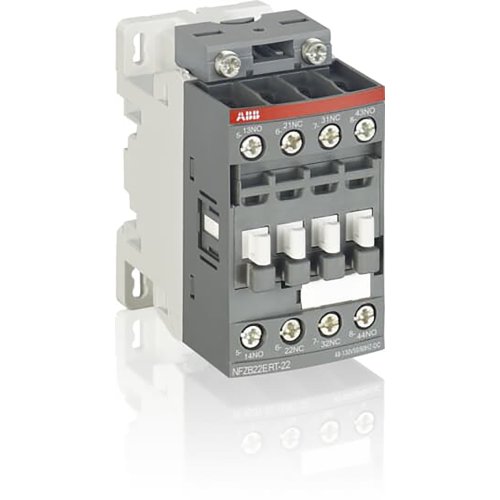

ABB Componenten Hulpmagneetschakelaar Rail versie
Artikelnummer: 20092538
Artikelnummer fabrikant: 1SBH136060R2122
EAN Code: 3471523106918
ABB Componenten, Magneetschakelaar / NF ZB, NFZB22ERT-21, Hulpmagneetschakelaar Rail versie, DIN-rail/schroef, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
NFZB22ERT-21 is een hulpmagneetschakelaar Rail versie voor het schakelen van hulp- en stuurstromen in rollend materieel. Dankzij naleving van de nieuwste normen is montage in passagiers- en bestuurdersruimten mogelijk, ook bij frequente inzet in tunnels en ondergronds. De compacte bouw en koppelbaarheid maken efficiënte paneelopbouw mogelijk, met betrouwbare werking van -40 °C tot +70 °C.De unit biedt schroefaansluitingen geschikt voor ringkabelschoenen voor snelle, zekere bekabeling. Een elektronische spoelinterface accepteert een brede DC-spanningsrange (o.a. 24/33/48 V) en sinusvormige AC 50/60 Hz, met 68% lagere spoelenergie in bedrijf voor minder energieverbruik en gewicht. Voldoet aan IEC 60947-5-1, IEC 60077-1/-2, EN 50155 en schok/vibratie IEC 61373 cat.1, klasse B. Brand- en rookgedrag conform EN 45545-2 (HL2/HL3) in groepsmontage. Mechanisch gekoppelde hulpcontacten en uitbreidbare hulpcontactblokken voor front- en zijmontage verhogen de veiligheid en flexibiliteit.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / NF ZB |
