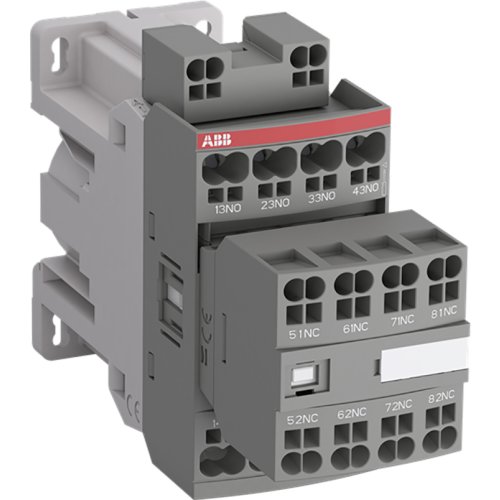

ABB Componenten Hulpmagneetschakelaar 6 M, 2 V Spoel 24 V DC Push-in Spring Aansluitin
Artikelnummer: 20092535
Artikelnummer fabrikant: 1SBH136005R3062
EAN Code: 3471523153790
ABB Componenten, Magneetschakelaar / AF, NFZ62EK-30, Hulpmagneetschakelaar 6 M, 2 V Spoel 24 V DC Push-in Spring Aansluitin, DIN-rail/schroef, 92,3, 130,5, Steekklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, DC
NFZ62EK-30 is een hulpschakelaar uit de Magneetschakelaar / AF-serie voor het schakelen van hulp- en stuurkringen in paneelbesturingen. De 24 V DC elektronische spoel met geïntegreerde overspanningsbeveiliging zorgt voor betrouwbare schakelingen en lage kastverliezen.Dankzij een houdvermogen vanaf circa 1,7 W verlaagt het het energieverbruik van de besturingskast. Directe aansturing via 24 V DC PLC-uitgangen is mogelijk zonder extra interface-relais, wat ruimte en kosten bespaart. Push-in veerklemmen versnellen de bedrading: één druk volstaat voor een vaste, trillingbestendige aansluiting. Het betreft een 8-polige uitvoering met een niet-afneembaar front-hulpcontactblok en mechanisch gekoppelde contacten conform IEC 60947-5-1 (Annex L) voor verhoogde veiligheid. Let op de polariteit van de spoel (A1+ / A2-) bij de -30 variant.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 92,3 |
| Diepte | 130,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Steekklemaansluiting |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 6 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / AF |
