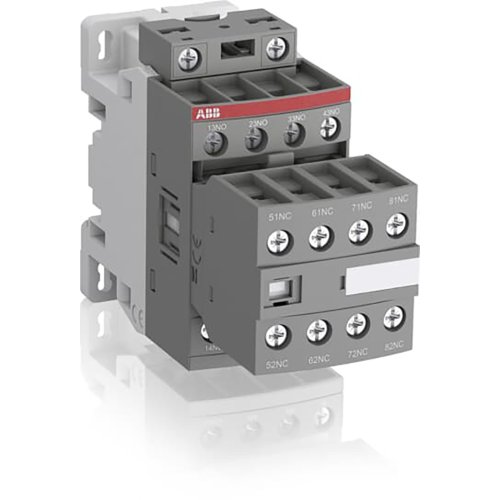

ABB Componenten HulpMagneetschakelaar 5NO + 3NC Spoel code 13 groot spanningsbereik
Artikelnummer: 20092614
Artikelnummer fabrikant: 1SBH137001R1353
EAN Code: 3471523100633
ABB Componenten, Magneetschakelaar / NF, NF 53E-13 100-250VAC/DC, HulpMagneetschakelaar 5NO + 3NC Spoel code 13 groot spanningsbereik, DIN-rail/schroef, 110,5, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
De NF 53E-13 100-250VAC/DC is een hulp-magneetschakelaar voor het schakelen van hulp- en stuurcircuits in besturingspanelen en machines. Met 8 polen (5NO + 3NC) en schroefaansluitingen biedt hij betrouwbare schakeling tot 690 V (IEC) of 600 V (UL) voor signalering, vergrendelingen en logische functies.Dankzij AF‑technologie werkt de spoel probleemloos binnen een breed stuurspanningsbereik van 100–250 V AC/DC. Dat compenseert spanningsvariaties, verlaagt het energieverbruik in de kast en zorgt voor zekere werking in instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart ruimte en extra componenten. De block‑design bouw maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, zodat configuraties snel aanpasbaar zijn.Mechanisch gekoppelde hulpcontacten, conform IEC 60947‑5‑1, Annex L, verhogen de functionele veiligheid en bieden betrouwbare statusfeedback.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 110,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 5 |
| Aantal hulpcontacten als verbreekcontact | 3 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Handbediening mogelijk | Nee |
| Model | Magneetschakelaar / NF |
