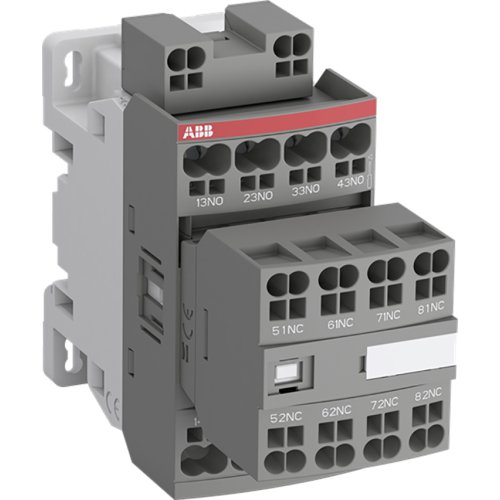

ABB Componenten HulpMagneetschakelaar 4NO + 4NC Spoelcode: 11 Breed spanningsbereik Pu
Artikelnummer: 20092630
Artikelnummer fabrikant: 1SBH137005R1144
EAN Code: 3471523153110
ABB Componenten, Magneetschakelaar / NF, NF 44EK-11 24-60V50/60HZ 20-60VDC, HulpMagneetschakelaar 4NO + 4NC Spoelcode: 11 Breed spanningsbereik Pu, DIN-rail/schroef, 92,3, 110,5, AC, Steekklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
NF44EK-11 24-60V50/60HZ 20-60VDC is een 8-polige hulpmagneetschakelaar uit de Magneetschakelaar / NF serie voor het schakelen van hulp- en stuurkringen in besturingspanelen en machines. De configuratie 4NO + 4NC biedt veelzijdigheid, terwijl mechanisch gekoppelde contacten volgens IEC 60947-5-1, Bijlage L, duidelijke en veilige schakelfuncties garanderen.De Push-in Springtechniek maakt razendsnelle, foutarme bedrading mogelijk: één druk volstaat voor betrouwbare, trillingbestendige verbindingen. Dankzij AF‑technologie beschikt de spoel over een breed spanningsbereik (24–60 V AC 50/60 Hz en 20–60 V DC), waardoor spanningsvariaties worden opgevangen, het paneelverbruik daalt en schakelingen ook in instabiele netten onderscheidend blijven. Geïntegreerde overspanningsbeveiliging elimineert extra componenten en bespaart ruimte. Het blokontwerp laat eenvoudige uitbreiding toe met hulpcontactblokken en toebehoren, zodat de schakelaar flexibel meegroeit met de toepassing.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 92,3 |
| Diepte | 110,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Steekklemaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 4 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Handbediening mogelijk | Nee |
| Model | Magneetschakelaar / NF |
