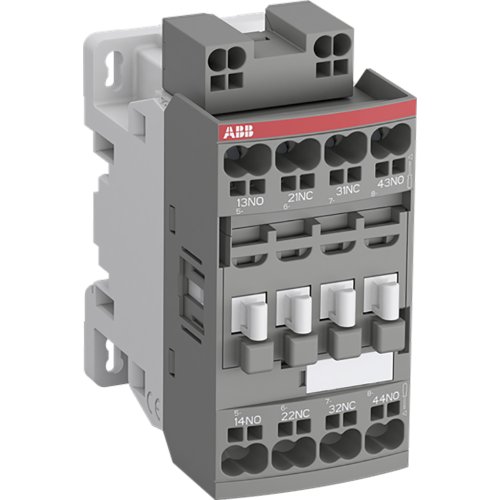

ABB Componenten HulpMagneetschakelaar 3NO + 1NC Spoelcode: 20 Breed spanningsbereik Pu
Artikelnummer: 20092499
Artikelnummer fabrikant: 1SBH136005R2031
EAN Code: 3471523153400
ABB Componenten, Magneetschakelaar / NF, NF Z31EK-20 12-20VDC, HulpMagneetschakelaar 3NO + 1NC Spoelcode: 20 Breed spanningsbereik Pu, DIN-rail/schroef, 92,3, Steekklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, DC
NFZ31EK-20 is een hulpmagneetschakelaar voor het schakelen van hulp- en stuurkringen. Met 3NO + 1NC contacten biedt hij betrouwbare signaal- en besturingsfuncties in panelen en machinebesturingen. Dankzij de push-in springtechniek is bedraden snel en foutloos, ideaal bij serieopbouw of retrofit.De brede spoelcode 20 accepteert een groot spanningsbereik: 24…250 V AC 50/60 Hz en 12…250 V DC, zodat één type wereldwijd meerdere spanningen afdekt zonder spoelwissel. Direct aansturen via PLC-uitgang ≥24 V DC/500 mA is mogelijk, met verlaagde houdstroom voor energie-efficiëntie. Hij doorstaat korte spanningsdipjes (SEMI F47) en heeft geïntegreerde overspanningsbeveiliging, waardoor extra suppressors overbodig zijn. Bij -20 varianten geldt polariteit A1+/A2-. De 4-polige, mechanisch gekoppelde hulpkontakten voldoen aan IEC 60947-5-1, en er is een breed assortiment accessoires beschikbaar.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 92,3 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Steekklemaansluiting |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 12.000 - 20.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 3 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Handbediening mogelijk | Nee |
| Model | Magneetschakelaar / NF |
