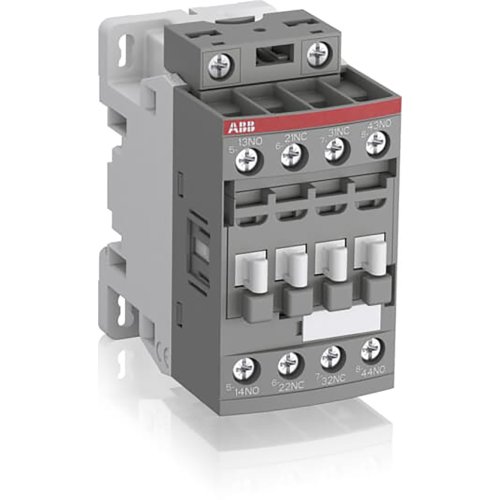

ABB Componenten HulpMagneetschakelaar 2NO + 2NC Spoel code 14 groot spanningsbereik
Artikelnummer: 20092619
Artikelnummer fabrikant: 1SBH137001R1422
EAN Code: 3471523100145
ABB Componenten, Magneetschakelaar / NF, NF 22E-14 250-500VAC/DC, HulpMagneetschakelaar 2NO + 2NC Spoel code 14 groot spanningsbereik, DIN-rail/schroef, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
NF22E-14 is een compacte hulp-magneetschakelaar uit de serie Magneetschakelaar / NF voor het schakelen van hulp- en stuurcircuits. De 4-polige uitvoering met 2NO + 2NC en schroefaansluitingen biedt betrouwbare aansturing in paneel- en machinebesturingen.Dankzij AF‑technologie werkt de spoel stabiel binnen een groot spanningsbereik van 250–500 V AC/DC, zelfs bij netfluctuaties. Dit vermindert energieverbruik in de besturingskast en waarborgt zekere schakelingen in instabiele netwerken. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Mechanisch gekoppelde hulpcontacten volgens IEC 60947‑5‑1, Annex L, verhogen de veiligheid en maken statuscontrole eenduidig (herkenbaar aan de “Mechanically Linked”-markering). Het blokontwerp laat snelle uitbreiding met aanvullende hulpcontactblokken en accessoires toe, zodat de oplossing eenvoudig is aan te passen aan toekomstige eisen.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Handbediening mogelijk | Nee |
| Model | Magneetschakelaar / NF |
