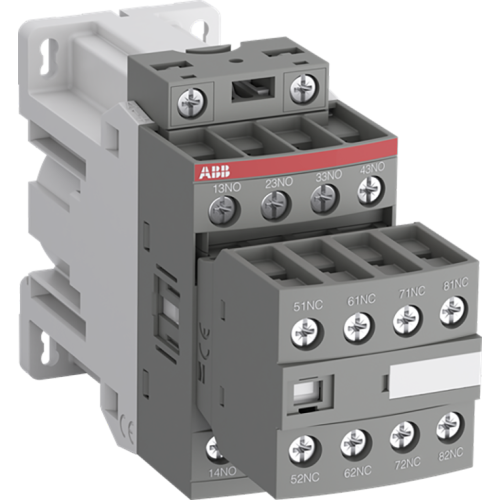

ABB Componenten Hulpmageneetschakelaar NFZ44E-30 24VDC
Artikelnummer: 20092497
Artikelnummer fabrikant: 1SBH136001R3044
EAN Code: 3471523102392
ABB Componenten, Magneetschakelaar / NF, NFZ44E-30, Hulpmageneetschakelaar NFZ44E-30 24VDC, DIN-rail/schroef, 130,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, DC
De Hulpmageneetschakelaar NFZ44E-30 24 V DC is ontwikkeld voor het schakelen van hulp- en stuurstromen in besturingspanelen en machinebesturingen. De 8-polige uitvoering met een vast, front-gemonteerd hulpcontactblok zorgt voor betrouwbare signaalvoering en consistente schakellogica in uiteenlopende toepassingen.De elektronische 24 V DC spoel met geïntegreerde overspanningsbeveiliging verlaagt de houdstroom tot 1,7 W, wat paneelenergie en warmteontwikkeling reduceert. Direct aanstuurbaar door een PLC-uitgang ≥ 250 mA bij 24 V DC, waardoor een extra interface-relais overbodig is. Let op de vereiste polariteit op de spoelklemmen (A1+ en A2-). Mechanisch gekoppelde contacten conform IEC 60947-5-1, Annex L, bieden veilige terugmelding voor vergrendelingen en bewaking. De compacte bouw en duidelijke klemcodering versnellen de montage en beperken bekabelingsfouten, voor een efficiënte en robuuste besturingsoplossing.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 130,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 4 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / NF |
