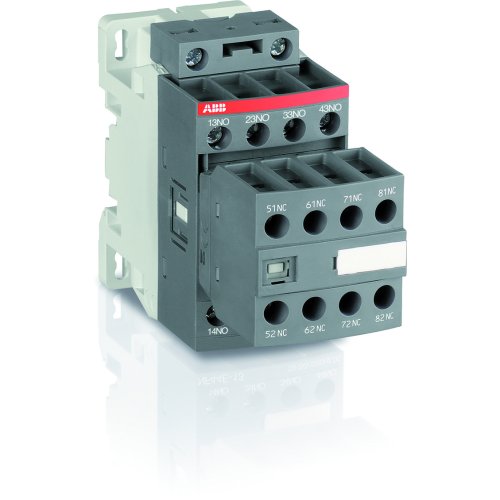

ABB Componenten Hulp Magneetsch. 6NO+2NC Spoel code 21 groot spanningsbereik
Artikelnummer: 20092559
Artikelnummer fabrikant: 1SBH136061R2162
EAN Code: 3471523105812
ABB Componenten, Magneetschakelaar / NF, NF ZB62E-21 20-60VDC, Hulp Magneetsch. 6NO+2NC Spoel code 21 groot spanningsbereik, DIN-rail/schroef, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
NFZB62E-21 is een compacte hulp magneetschakelaar (6NO+2NC) uit de serie Magneetschakelaar / NF voor het schakelen van hulp- en stuurkringen in railtoepassingen. Hij is geschikt voor inbouw in passagiers- en cabineruimtes, ook bij frequente tunnel- of ondergrondse inzet, en levert betrouwbare schakeling onder zware omgevingscondities.De elektronische spoel (code 21) heeft een groot spanningsbereik voor DC en accepteert ook sinusoïdale AC 50/60 Hz binnen het gespecificeerde bereik, wat flexibiliteit in besturingsvoedingen biedt en tot 68% lagere spoelenergie in bedrijf oplevert. Schroefklemmen met adereindhulzen zorgen voor veilige, snelle bedrading. Door smalle bouw en zij-aan-zij montage bespaart hij circa 15% breedte en blijft hij bedrijfszeker van -40 °C tot +70 °C. Mechanisch gekoppelde hulpcontacten verhogen de veiligheid. Voldoet aan EN 45545-2 voor brandrook en aan relevante rail- en schok/vibratiestandaarden.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 6 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Handbediening mogelijk | Nee |
| Model | Magneetschakelaar / NF |
